CAD設計繪圖過程中，設計師需要進行渲染才能表現出產品模型的真實感。在最新的中望CAD2017版本中，渲染功能增強了軟件在三維設計方面的表現能力，可在三維模型上增加材質特性和設置燈光照明，以得到更接近真實效果的渲染圖，并且支持從不同設計角度查看三維模型效果，有助于提高設計質量。

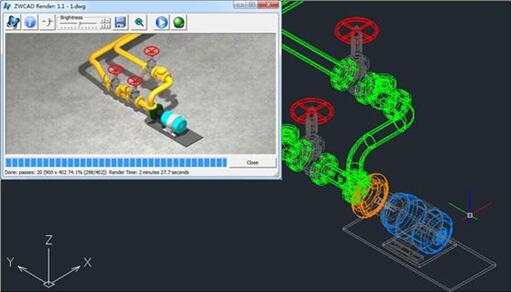

圖1：中望CAD中模型和渲染效果圖實例

通常情況下，設計師完成建模設計之后就可以開始渲染。中望CAD2017的渲染操作非常便捷，設計師無需復雜的操作或者設置就能夠得到符合要求的效果圖。為三維對象附上材質是渲染的第一個環節，中望CAD渲染的“材質”是根據圖層來進行賦予的，也就是說每個圖層只能賦予一種材質，同一圖層的圖形對象材質都是相同的。因此，根據這一特性，設計師需要把三維對象按材質劃分圖層，然后對圖層指定材質。目前，中望CAD渲染功能的材質庫中提供有多種已設定的材質供選擇，例如常見的木材、金屬、紡織品等。同時， 中望CAD還支持自定義，設計師可以將自己的材質貼圖加進來，設置透明度、反射等屬性，從而達到設計要求，后續可直接選用。

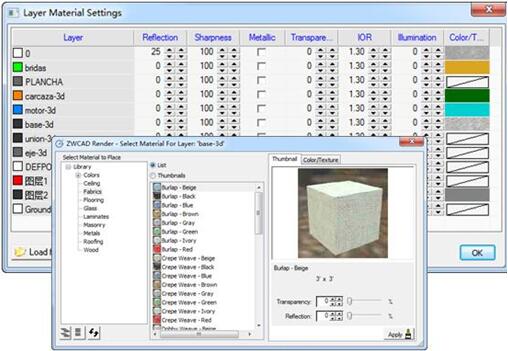

圖2：中望CAD渲染功能的材質設置

燈光設置是渲染的另一重要環節。如果渲染要求不高，設計師可直接跳過這一步進行最后的渲染，并可以在此過程中選擇一些特定的燈光環境。目前，中望CAD2017的燈光設置選項中，提供有點光源和有向光源兩種。設計師可以根據實際需要和要求快速設置光源大小、強度、角度等。需要注意的是，設計師無法對已設定的光源進行修改操作。

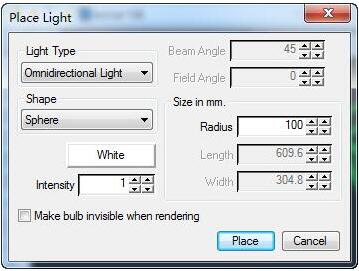

圖3：中望CAD渲染功能的燈光設置

在渲染環節，中望CAD提供包括室外、室內、陽光開關在內的多個默認場景供選擇使用，渲染的視圖范圍和角度與CAD模型視口的顯示相一致。如果需要預覽渲染效果，建議以最小的圖片大小來渲染，這樣可以節省計算機耗費在渲染上的時間?；旧希褂媚J(rèn)最小的渲染效果就可以判斷之前的材質和燈光設置是否合適。在進行調整后，最終出圖再選擇需要的圖形大小。

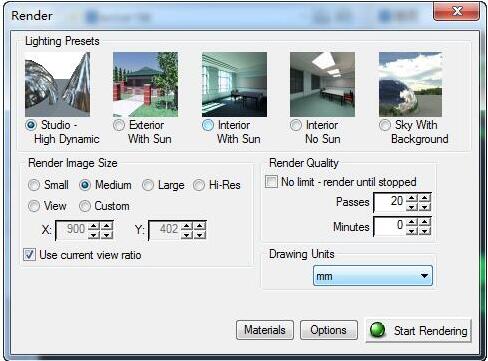

圖4：中望CAD渲染對話框

小結：中望CAD2017的渲染功能，是基于二維場景來創建三維圖像，通過使用光源、材質和環境設置為幾何圖形著色，以便設計師更好地完成和檢驗設計創意。通過該功能，設計師可以快速地獲得準確的工程圖或者和效果圖，提高工作效率。
