為提高用戶的打印效率，中望軟件結合全球一線設計師反饋的關于圖紙文件輸出的建議，對CAD圖形輸出的自動拼圖排版技術進行了探索和優化，成功在中望CAD 2018中新增了自動排版打印功能，更好地幫助用戶節省打印操作時間。

出圖是設計繪圖過程中的重要內容，設計師完成設計工作后，需要將圖紙打印出來或者輸出為plt文件。而工程圖常用的規格有A4、A3、A2、A1和A0幾種，特殊情況下還會使用到加長或加高后的非標準組合圖幅。用戶在實際出圖過程中，一般采用手動操作來組合匹配圖紙幅畫，以達到節約紙張的目的，但這種方式的效率比較低。

相比之下，中望CAD 2018的自動排版打印功能的智能化水平明顯高出許多。軟件根據實際需要自動識別圖紙比例、自動擺放圖紙、自動旋轉圖紙，使大幅面繪圖儀的效率及紙張的利用率成倍提高。更重要的是，該功能在操作使用上也非常便捷，用戶通過文件下拉菜單就能快速調用這一功能。

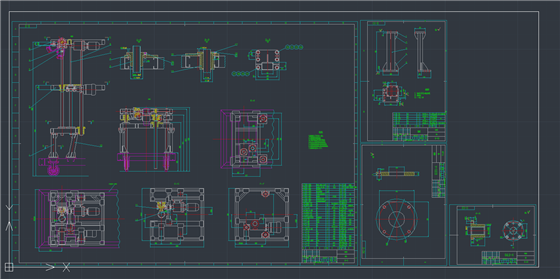

圖/中望CAD2018自動排版打印功能

眾所周知，CAD繪圖項目中往往會有多張圖紙，乃至幾十紙圖紙。為簡化用戶手動添加文件的操作，中望CAD 2018自動拼圖打印功能支持用戶通過直接選擇歸類后圖紙所在的文件夾一次性全部選取，或者通過選擇單個或多個dwg文件來添加。此外，用戶也可以直接輸入自己制作好的dwg列表文件，更加準確便捷。

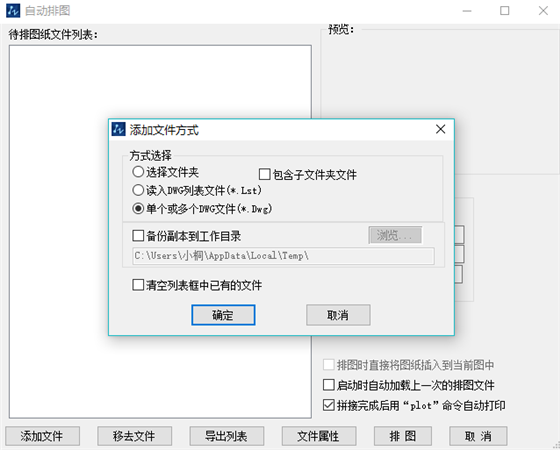

圖/中望CAD 2018自動打印排圖功能設置對話框

值得一提的是，用戶在添加圖紙后，還可以通過移除文件選項來刪除誤加載的錯誤圖紙，也可以繼續添加需要加載的圖紙，同時也能夠?qū)D紙的設置進行修改，確保圖紙打印符合要求規范。用戶設置好打印機及紙張功能后，中望CAD軟件就可自動打印圖紙了。當然，用戶也可以根據實際要求輸出plt文件。

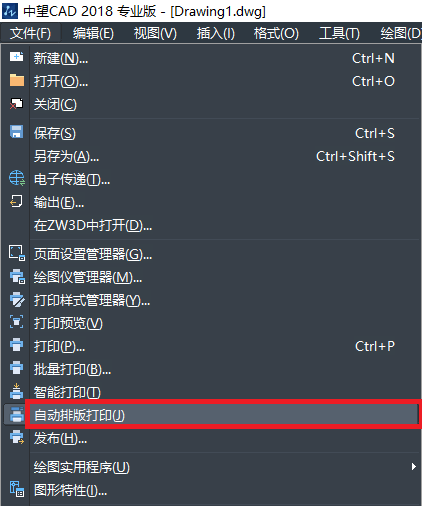

圖/中望CAD 2018輸出多張圖紙

中望CAD 2018自動排版功能，實用性強且高度智能化。軟件實現一鍵自動排版，無論從最節省紙張排版還是方便裁紙排版都能自動優化，讓用戶的出圖更加方便快捷。

更多智能化設計繪圖功能，免費下載中望CAD2018體驗：http://www.berrysteel.cn/product/cad_overview.html
