CAD標注數值為什么不在尺寸線中間

在CAD繪圖中，標注是傳遞設計尺寸信息的關鍵元素，而標注數值的位置直接影響著圖紙的可讀性。當我們發現標注數值沒有位于尺寸線中間時，不僅會使圖紙顯得不規范，還可能導致他人對尺寸的誤解。這種情況通常與標注樣式設置、系統變量狀態或操作習慣有關。了解問題產生的原因并掌握相應的解決方法，能夠幫助我們快速恢復標注的規范性。接下來，我們就深入分析CAD標注數值不在尺寸線中間的常見原因及有效的解決措施。

問題描述：

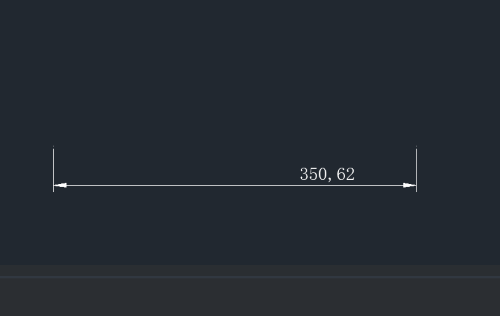

標注的尺寸文字沒有自動定位在尺寸線中間，該如何設置以保證標注數值在尺寸線中間？

操作步驟：

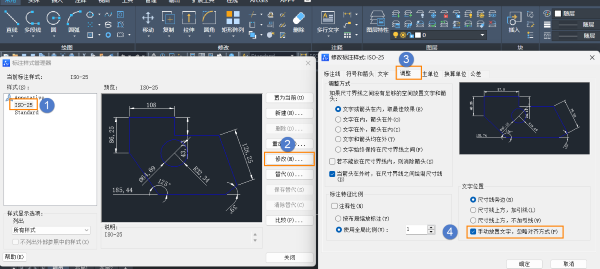

點擊菜單【格式-標注樣式】（【DIMSTYLE】命令），打開標注樣式管理器，選擇正在使用的樣式點擊【修改】，在【調整】頁面，取消勾選【手動放置文字，忽略對齊方式】，保存設置即可。

本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
