問題描述

1、軸測圖的繪制。

2、軸測圖的標注。

解決方法

1、在命令行輸入【DSETTINGS】，然后回車，打開【草圖設置】對話框。

2、在【草圖設置】對話框的【極軸追蹤】選項卡選擇【啟動極軸追蹤】復選框。

3、在【極軸角設置】組合框的【增量角】下拉列表選擇【30度】。

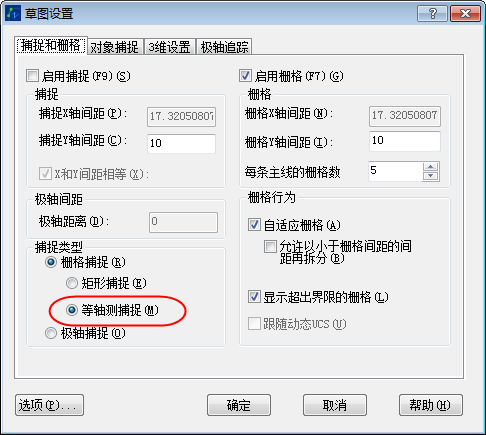

4、在【草圖設置】對話框的【捕捉和柵欄】選項卡的【捕捉類型】下，選擇【等軸測捕捉】。

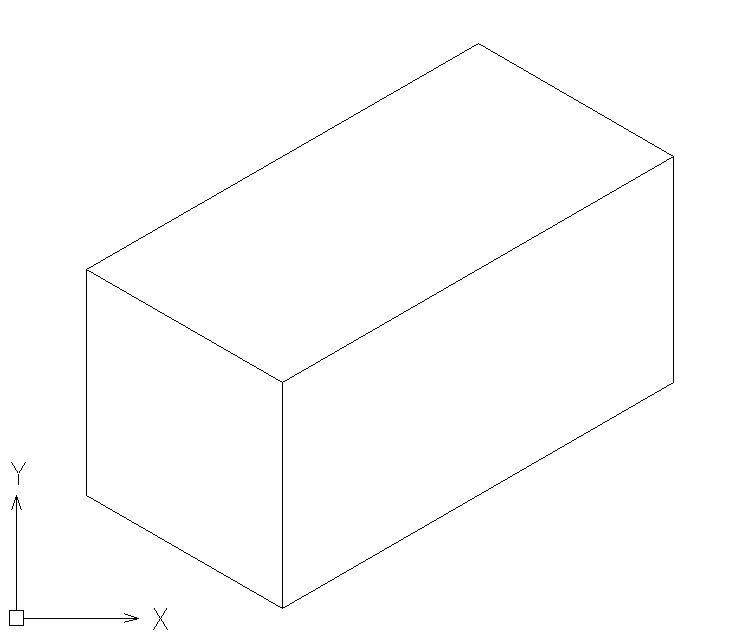

5、開始繪制軸測圖。按【F5】鍵或【CTRL】+【E】組合鍵可以選擇不同的等軸測平面。

6、設置文字樣式。在命令行輸入【STYLE】，然后【回車】，打開【文件樣式】對話框。

7、新建文字樣式【傾斜30度】和【傾斜負30度】。

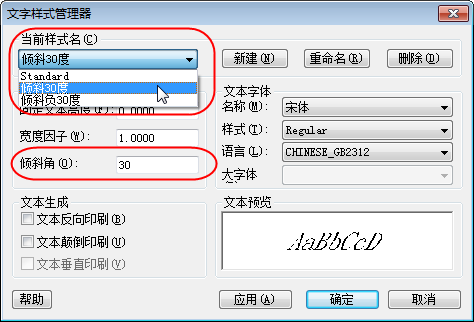

8、【傾斜30度】文字樣式下的【傾斜角度】設為【30】，【傾斜負30度】文字樣式下的【傾斜角度】設為【-30】。

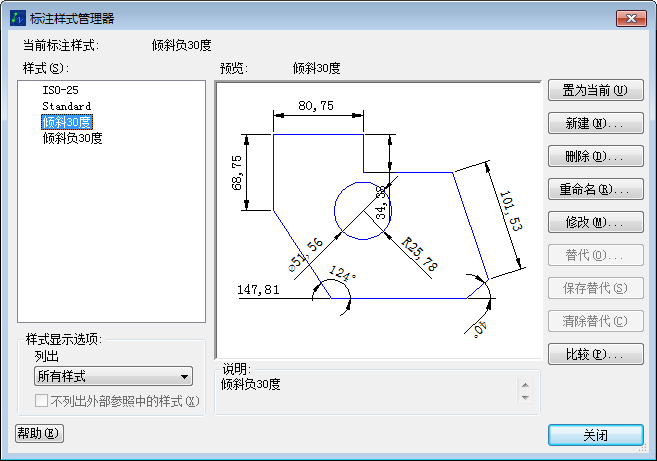

9、設置標注樣式。在命令行輸入【DIMSTYLE】，然后【回車】，打開【標注樣式管理器】對話框。

10、新建標注樣式【傾斜30度】和【傾斜負30度】。

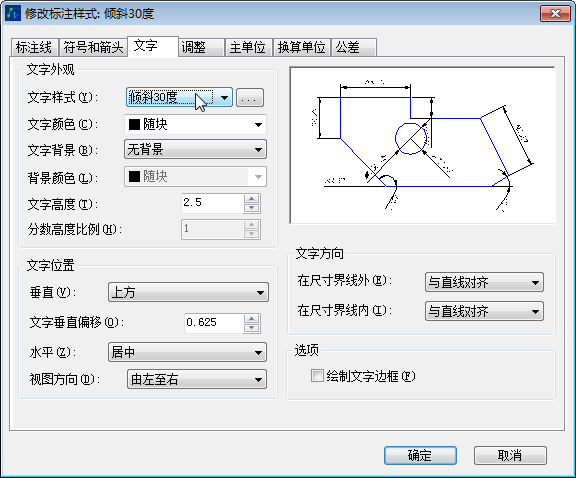

11、修改【傾斜30度】的標注樣式，在【文字】選項卡的【文字外觀】下選擇【傾斜30度】文字樣式。

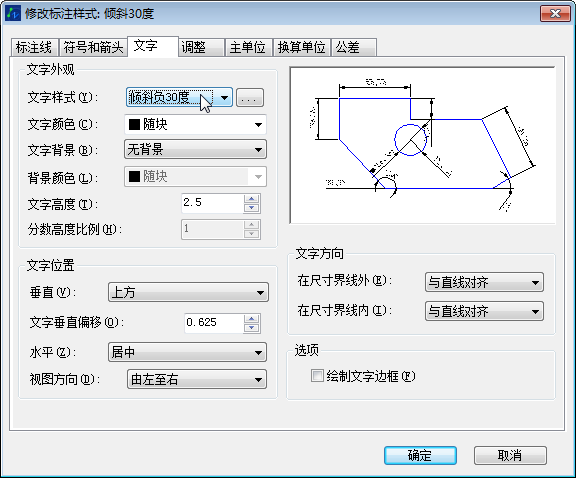

12、修改【傾斜負30度】標注樣式，在【文字】選項卡的【文字外觀】下選擇【傾斜負30度】文字樣式。

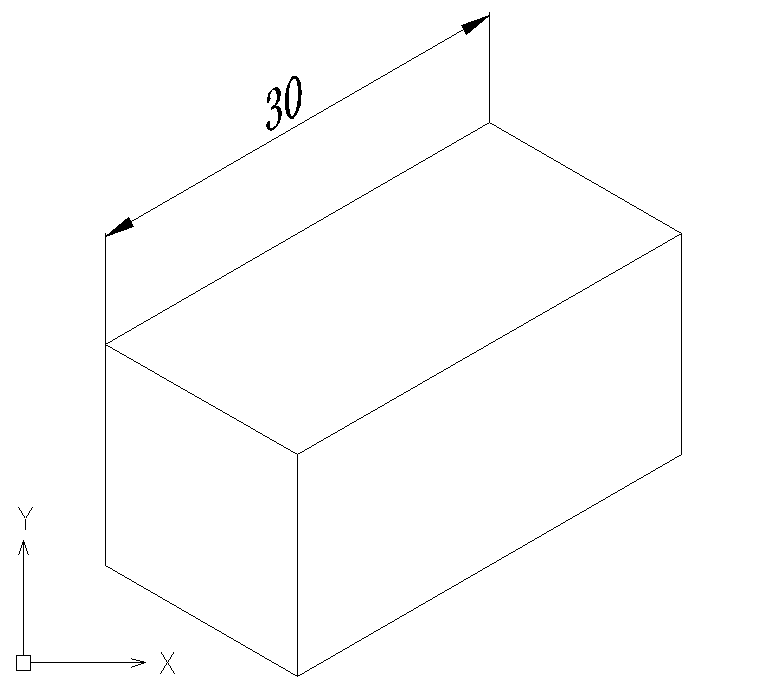

13、開始標注。設置【傾斜30度】標注樣式為當前標注樣式，在命令行輸入【DIMALIGNED】，然后【回車】使用對齊標注。

14、在命令行輸入【DIMEDIT】，然后【回車】。

15、在命令行提示：

輸入標注編輯類型  [默認(H)/新建(N)/旋轉(zhuǎn)(R)/傾斜(O)] <默認> :

輸入【o】，然后【回車】，

選擇對象: 選擇標注對象，然后【回車】，

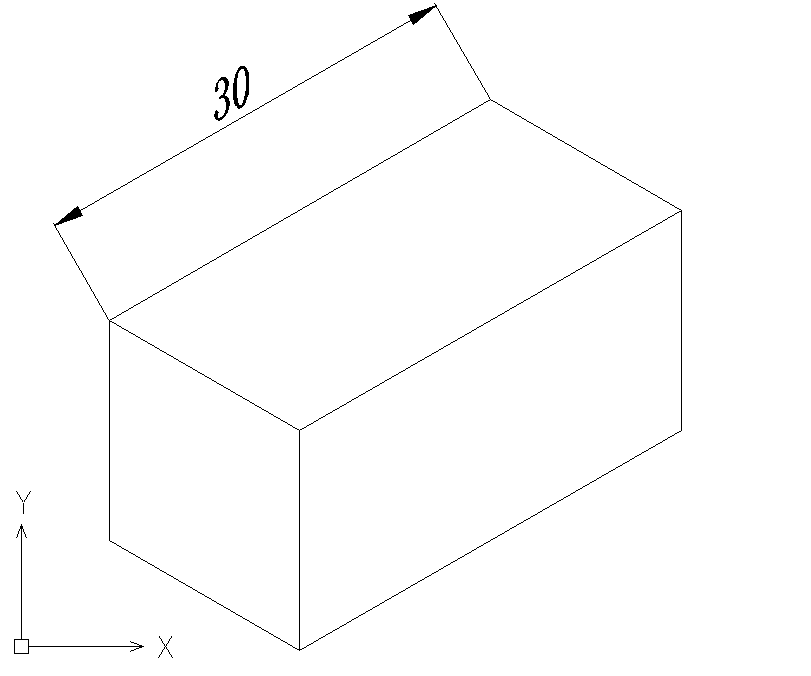

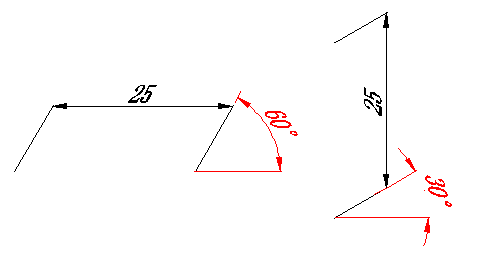

輸入傾斜角度 (按 ENTER 表示無)：輸入【90】，然后【回車】。

傾斜角從UCS的X軸進行增量。

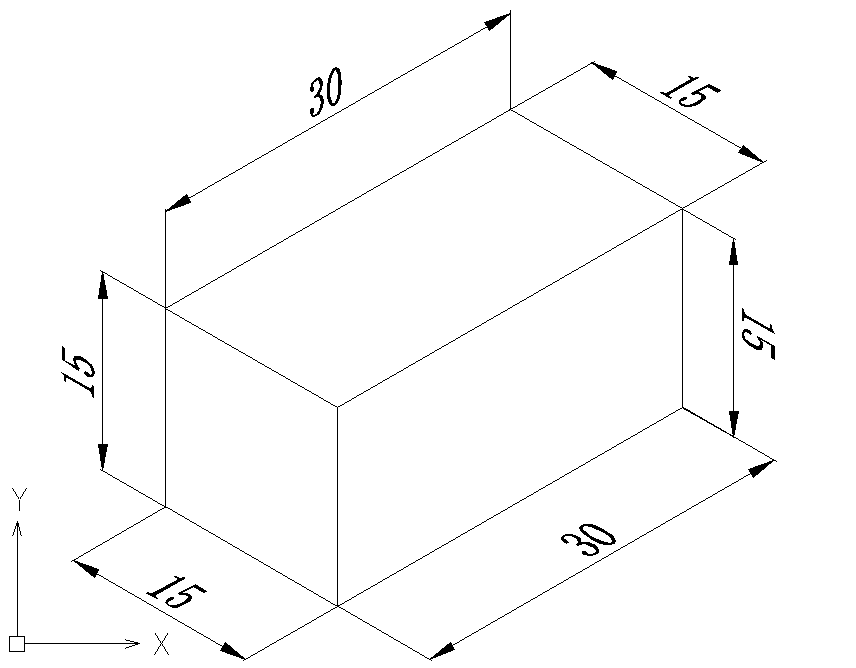

16、設置【傾斜負30度】標注樣式為當前標注樣式，以同樣方法標注其余尺寸。
