打斷對象

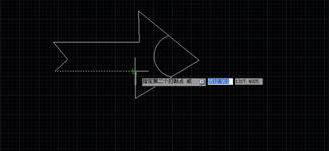

從指定的點處將對象分成兩部分，或刪除對象上所指定兩點之間的部分。命令：BREAK。

1. 事先繪制圖形

2.修改工具欄或選擇“修改”，“打斷”命令，即執行BREAK命令

3.CAD提示：選擇對象:(選擇指定第一個打斷點的位置，此時只能選擇一個對象)

4.指定第二個打斷點或[第一點(F)]:（單擊第二個打斷點的位置，系統自動切斷）

各選項的含義：

指定第二個打斷點

此時CAD以用戶選擇對象時的拾取點作為第一斷點，并要求確定第二斷點。用戶可以有以下選擇：

如果直接在對象上的另一點處單擊拾取鍵，CAD將對象上位于兩拾取點之間的對象刪除掉。

如果輸入符號“@”后按Enter鍵或Space鍵，CAD在選擇對象時的拾取點處將對象一分為

二.

如果在對象的一端之外任意拾取一點，CAD將位于兩拾取點之間的那段對象刪除掉。

第一點(F)

重新確定第一斷點。執行該選項，CAD提示：

指定第一個打斷點:(重新確定第一斷點)

指定第二個打斷點:

在此提示下，可以按前面介紹的三種方法確定第二斷點。

5.保存。

打斷于點

與打斷對象不同的是，打斷于點適用于直線或圓弧線，從指定的點處將對象分成兩部分，或刪除對象上所指定兩點之間的部分。命令：BREAK。

1.事先繪制直線或圓弧線圖形

2.?修改工具欄或選擇“修改”，“打斷于點”命令，即執行BREAK命令，或者直接輸入快捷鍵br,

3. 命令: _break選擇對象:

4. 根據系統提示，選擇要打斷的對象,在對象上任意單擊兩次，回車

5.根據系統提示，在需要打斷的地方，單擊，再在第二個需要打斷的地方，單擊，系統自動完成打斷。

保存后的命令行顯示結果：

命令: _arc指定圓弧的起點或[圓心(C)]:

指定圓弧的第二個點或[圓心(C)/端點(E)]:

指定圓弧的端點:

命令: _break選擇對象:

指定第二個打斷點 或[第一點(F)]: _f

指定第一個打斷點:

指定第二個打斷點: @

命令:

BREAK選擇對象:

指定第二個打斷點 或[第一點(F)]:

命令: _QSAVE

推薦閱讀：CAD如何繪制CAD的剖切線
