CAD尺寸標注樣式中公差選項卡的詳細介紹

小編在之前的文章中反復提到過公差標注，那么現在反問大家，什么是公差？是不是和數學中的“公因子”是類似的存在呢？其實，“公差”是指允許尺寸的變動量，常用于在機械標注中對零件加工的誤差范圍進行限制。一個完整的公差標注由基本尺寸、上偏差和下偏差組成。下面我們對標注樣式中的公差選項卡進行詳細的介紹。

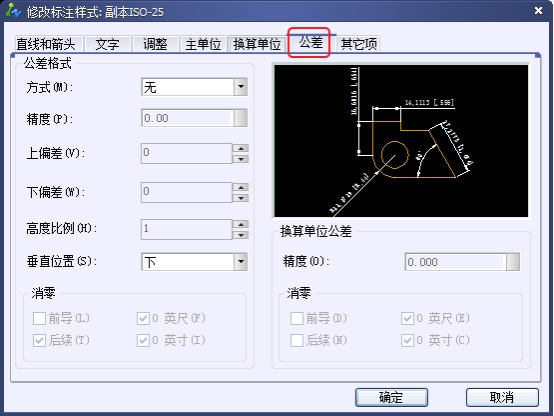

在【公差】選項卡中可以設置公差的參數，從而創建公差標注。主要選項有：

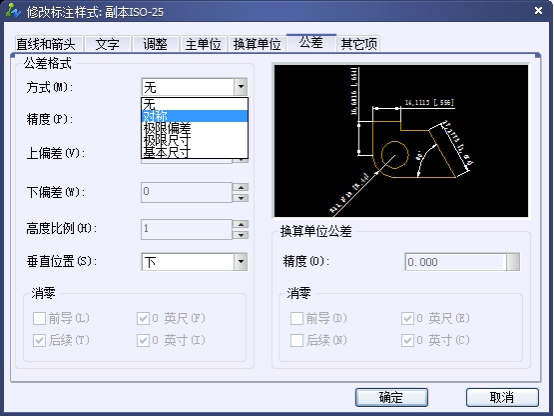

【方式】下拉列表框用于設置計算公差的方法?！盁o”表示不標注公差，選擇這一項后，整個選項卡中的其他選項將會不可用；“對稱”表示當上下偏差的絕對值相等時，在公差值前面加上正負符號，僅需輸入偏差值；“極限偏差”用來設置上下偏差值，自動家住“+”符號在上偏差前邊，“-”符號于下偏差前面；“極限尺寸”表示直接標注最大和最小極限數值；“基本尺寸”表示只標注基本尺寸而不標注上下偏差，并繪制文字框。

【精度】用于設置小數的位數。

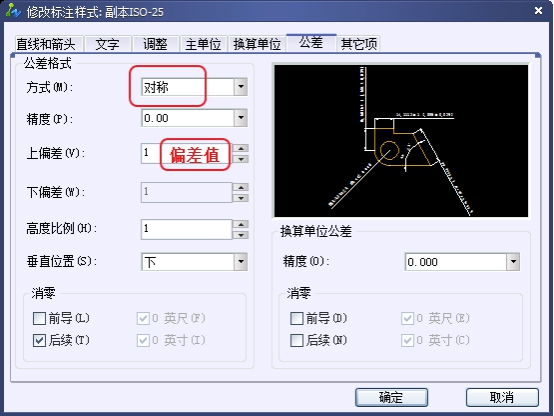

【上偏差】用于設置最大公差或上偏差。當在【方式】下拉列表中選擇“對稱”選項時，CAD將該值作為公差值。

【下偏差】用于設置最小公差或下偏差。

【高度比例】用于設置公差文字的當前高度。

【垂直位置】用于設置對稱公差和極限公差的文字對齊方式。
