根據國家標準，在CAD軸測圖中標注尺寸，應該遵循一些通用的原則。軸測圖中的尺寸標注不同于平面圖中的尺寸標注，軸測圖的尺寸標注要求和所在的等軸測面平行，所以需要跟文字編寫一樣將尺寸線、尺寸界線傾斜一個角度，使得它們與相應的平面平行，看起來更加美觀、協調。對于軸測圖來說，標注文本一般分為兩種類型，一種傾斜角為30度，一種傾斜角為-30度，可以在標注樣式中選擇不同的文字樣式。

軸測圖中標注尺寸應該遵循的原則如下：

1.在軸測圖中，只有與軸測軸平行的方向進行測量才能得到真實的距離值，因而創建軸測圖的尺寸標注時，應該使用【對齊】樣式標注。

2.軸測圖的線性尺寸，一般應該沿軸方向標注，尺寸數值為零件的基本尺寸；尺寸數字應按相應的軸測圖形標注在尺寸線的上方，尺寸線必須和所標注的線段平行，尺寸界線一般應平行于某一軸測軸；如果圖形中出現數字字頭朝下的，應用引出線引出標注，將數字按水平位置注寫。

3.標注圓直徑時，尺寸線和尺寸界線應分別平行于圓所在平面內的軸測軸，標注圓弧半徑和較小圓的直徑時，尺寸線應從圓心引出標注，但注寫尺寸數字的橫線最好平行于軸測軸。

4.標注角度尺寸時，尺寸線應畫成到該坐標平面的橢圓弧，角度數字一般寫在尺寸線的中斷處且字頭向上。

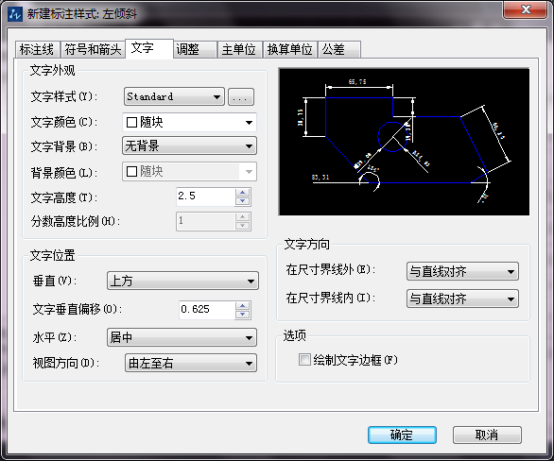

軸測圖中設置標注尺寸文字樣式的操作步驟：

1.在頂部菜單欄中選擇【格式】——【文字樣式】，在彈出的對話框中選擇新建，在樣式名中輸入“左傾斜”，點擊確定。

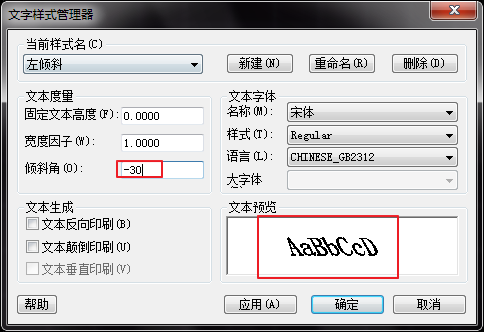

2.在對話框中選擇需要的字體，將傾斜角度設置為-30度，然后單擊應用，左傾斜餓標注樣式字體就設置完成了。

3.重復上述步驟可以完成右傾斜標注樣式字體的設置。對話框中的文本預覽可以對調整后的文字樣式進行預覽，如上圖所示。
