CAD圖形界限的設置方法

在使用CAD進行畫圖時，我們有時候需要對CAD進行圖形界限的設置。下面將介紹怎么設置CAD圖形界限。

1、  在命令行中輸入limits，該命令的意思是重新設置模型空間界限。

2、  設置圖形界限。如果你想設置A4紙大小的界限設置，就輸入“0,0”、“210,297”。如下圖所示。當然A3的紙大小是297mm*420mm，如果你想設置A3紙大小的界限設置，你便可以在命令行中輸入 “0,0”、“297,420”。

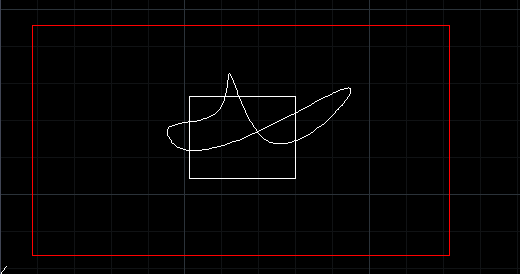

3、  除此之外，你也可以根據自己的需要設置圖形界限。在命令行中輸入limits之后，輸入你自定義的圖形界限坐標即可。比如，要以下圖的紅色矩形作為圖形界限，你該怎么辦？

4、  這時，你需要捕捉矩形的左下角和右上角的坐標。直接選擇矩形，先選擇左下角的端點，看一下左下角命令框顯示的坐標。同理，再捕捉右上角的端點處的坐標。按照上面的方法，先輸入limits，再分別輸入這兩個坐標點，按回車鍵，這樣圖形界限就設置好了。
