什么是CAD的極軸追蹤

大部分圖紙中的角度都是一些比較固定或有規律的角度，例如30、45、60等等，為了免去大家輸入這些角度的煩惱，CAD就添加一個極軸追蹤的功能。我們可以根據需要設置一個極軸增量角，當我們的光標移動到靠近滿足條件的角度時，CAD就會顯示一條虛線，也就是極軸，光標被鎖定到極軸上，此時我們可以直接輸入距離值，利用鎖定極軸來確定角度的方式就是極軸追蹤。

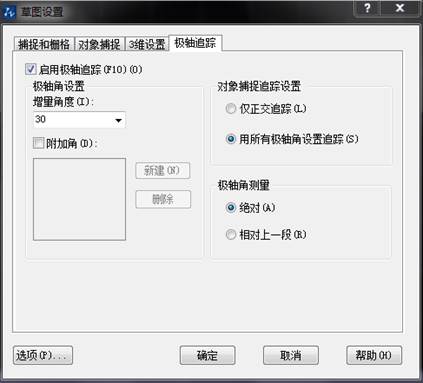

極軸非常簡單，使用的關鍵就是合理地設置極軸增量角，軟件提供了一系列常用的增量角設置，可以直接在下拉列表中選取，如果有特殊需要，也可以自己添加增量角。在底部狀態欄的“極軸追蹤”按鈕上單擊右鍵，就可以彈出極軸的相關設置對話框，如下圖所示。

柵格捕捉、正交和極軸都會限制光標的角度，極軸不能跟正交和柵格捕捉同時打開，打開極軸，就會自動關閉正交。

單擊底部狀態欄的“極軸追蹤”按鈕或按F10可以快速開關極軸。

通常情況下會將極軸增量角設置為30或45度這樣的角度，如果圖中角度值比較多，也可以設置更小的增量角，如5度和10度，但設置成這種角度并不方便，對于一些特殊角度，例如35度，我們不妨用極坐標或角度替換的方式進行輸入。

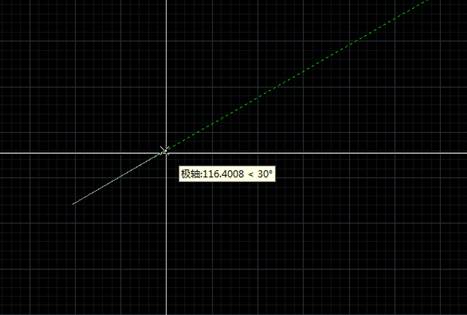

設置好極軸增量角后畫線時，指定完第一點，移動光標，當光標接近極軸增量角倍數時就會出現虛線的極軸，如下圖所示。
