怎么修改CAD標注尺寸的比例因子
工程圖紙中必須要有明確的尺寸標注，在制作CAD圖紙的時候尺寸標注的大小是靠標注尺寸的比例因子來決定的。那怎樣設置標注尺寸的比例因子呢？
1、點擊【格式】|【標注樣式】。

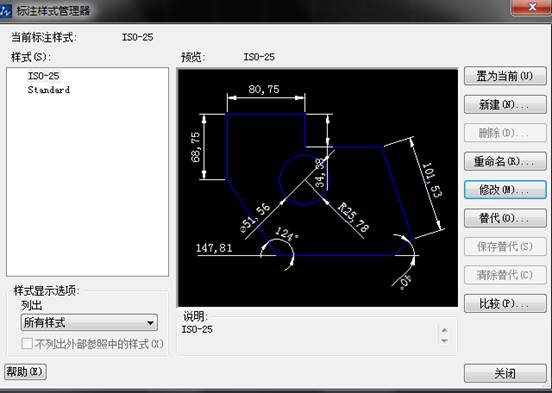

2、彈出標注樣式管理器對話框，點擊修改命令。
3、點擊修改命令后，進入修改標注樣式窗口，點擊窗口上面的主單位按鈕。
4、點擊主單位按鈕以后，進入主單位的修改窗口，在下面找到比例因子欄，在欄里面單擊上下箭頭來選擇要設置的比例因子值，設置好以后點擊下面的確定按鈕設定完成。
5、還有一種方法就是在命令欄輸入命令DIMSCALE，然后點擊空格鍵執行命令。
6、執行命令以后，在命令行輸入要設置的比例因子值即可。
