為什么CAD圖塊炸開后里面的標注箭頭變得很大

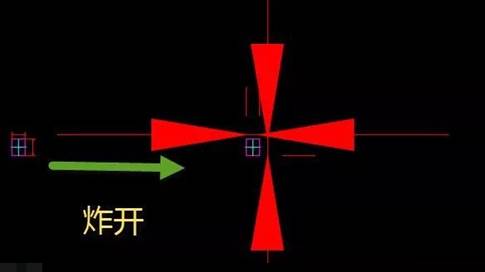

有CAD使用者遇到過這樣的問題：CAD圖塊中有標注，炸開后標注就變得很大，如下圖所示。這是為什么？

雖然看起來很奇怪，但其實不難找出原因，因?yàn)榧^和標注線都明顯放大了很多倍，肯定跟標注的特征比例有關系，只是要看為什么炸開后會變了。

先雙擊進入圖塊，選中標注，查看標注使用的標注樣式和特征比例的設置，如下圖所示。

進入塊編輯后，標注的顯示跟炸開后的效果是一樣的，標注樣式是RL1，標注全局比例（特征比例）的設置是50。

問題就出在標注全局比例是50上了，箭頭被放大了50倍，標注線也被延長了50倍。圖塊比例是1，并沒有被縮小，但為什么在圖塊內卻顯示正常呢？

我們可以來重現一下他的問題出現的過程：建立標注樣式后，比例是1，先繪制了圖形和標注，做成圖塊后，將標注樣式的特征比例又設置成了50，標注了其他圖形。

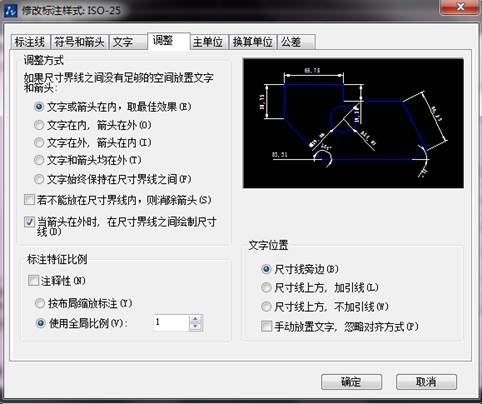

這個問題的解決辦法很簡單，輸入D命令，回車，打開標注樣式管理器對話框，點擊“修改”，打開修改標注樣式對話框，將此標注樣式的特征比例修改成1就可以了。如下圖所示。
