用CAD繪制雨傘的詳細教程

在cad中想要繪制一把雨傘，該怎么畫雨傘呢？下面我們就來看看詳細的教程。

1、打開中望CAD2018，新建一個空白文檔。

2、繪制雨傘邊框

1)輸入A，回車

2)200,200，回車

3)300,250，回車

4)400,200，回車

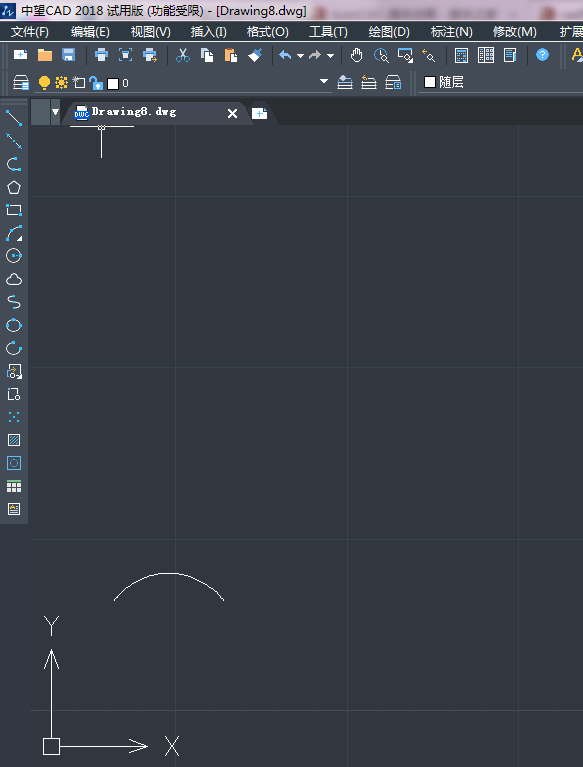

執行以上操作之后，屏幕就如下圖中所顯示

3、繪制傘的底邊

1)輸入SPL，回車

2)輸入200,200，回車

3)250,215，回車

4)300,200，回車

5)350,215，回車

6)400,200，回車

7)回車

8)回車

9)回車

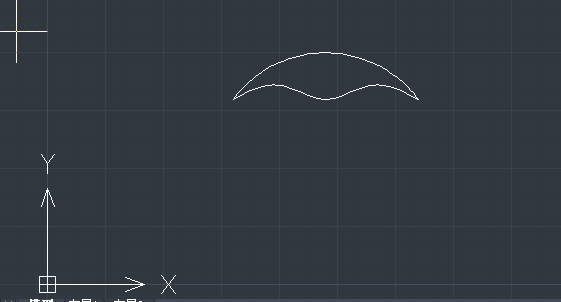

執行以上操作后，屏幕就如下圖所示。

4、畫傘面

1)A，回車

2)300,250，回車

3)260,230，回車

4)245,215，回車

5)A)回車

6)300,250，回車

7)285，225，回車

8)285，205，回車

9)A)回車

10)300，250，回車

11)320,225，回車

12)325,205，回車

13)A)回車

14)300,250，回車

15)345,225，回車

16)355,215，回車

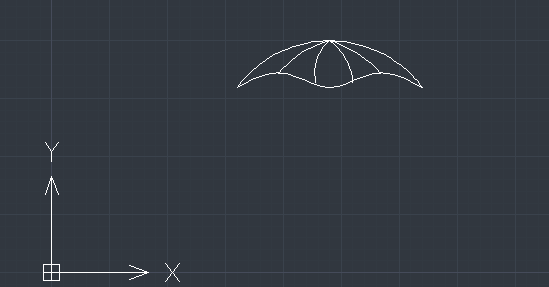

執行以上操作后，屏幕如下圖顯現

5、畫傘頂部

1)PL，回車

2)300,250，回車

3)w，回車

4)3，回車

5)回車

6)300,260，回車

7)回車

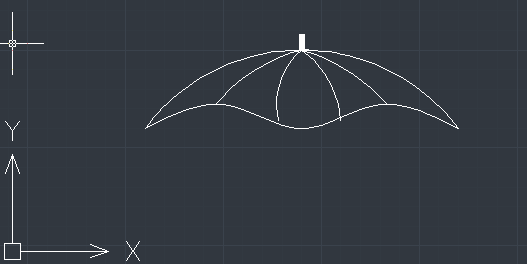

執行以上操作，最終如下第二幅圖所示，傘頂部畫好了

6、畫傘柄，這里比較復雜。

1)PL，回車

2)300,200，回車

3)300,90，回車

4)A，回車

5)S，回車

6)265,70，回車

7)250,90，回車

8)回車

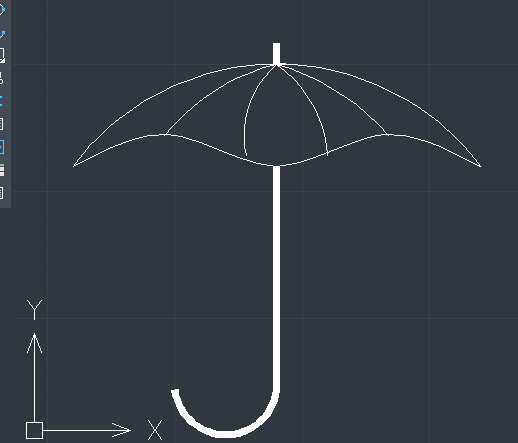

執行以上操作，整個雨傘就畫好了，見下圖
