利用CAD建立筷子模型




 本文主要以筷子模型為例，講述中望CAD2018放樣命令的用法：

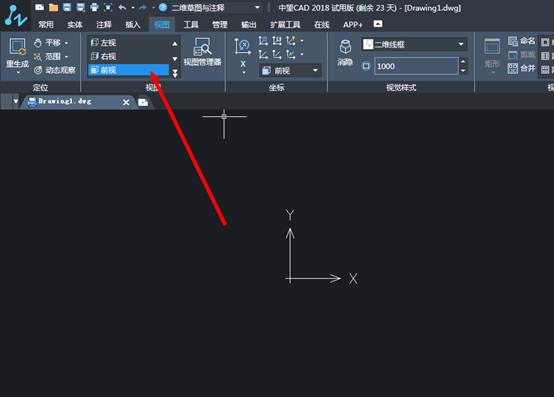

1.打開中望CAD2018中文版，視圖——前視

利用CAD建立筷子模型

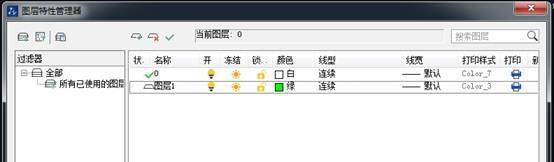

　　LA(圖層)——新建兩個圖層——一個畫圖，一個標注。

利用CAD建立筷子模型

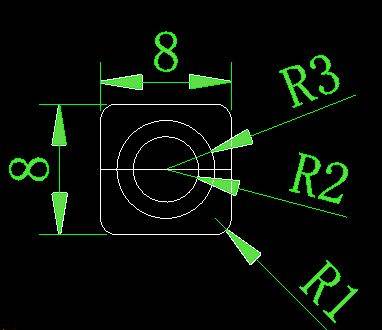

2.畫一個邊長為8mm的正方形，倒圓R1mm圓角，再沿正邊形邊的中點畫一條直線。

利用CAD建立筷子模型



3.以直線的中點為圓心，畫兩個圓，一個半徑為2mm，一個半徑為3mm。

利用CAD建立筷子模型

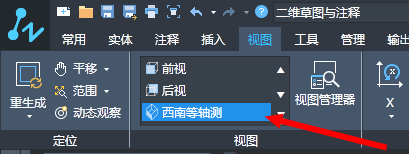

4.視圖——西南等測視圖

利用CAD建立筷子模型

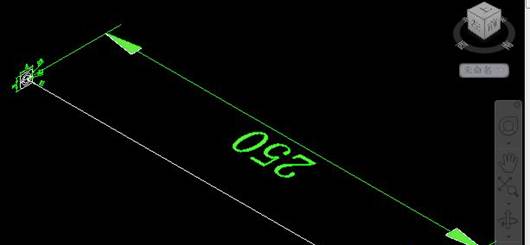

5.以圓心為起點，畫一條水平長為250mm的直線。



利用CAD建立筷子模型

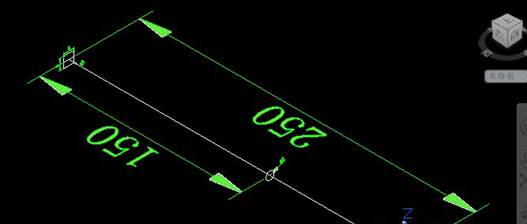

6.將半徑為2mm的圓移到直線的未端，再將半徑為3mm的圓移到直線的150mm長處。

利用CAD建立筷子模型

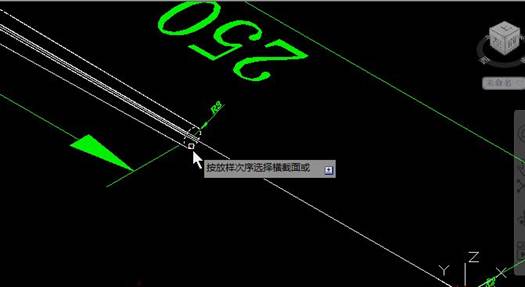

7.loft(放樣)——空格——依次點正方形、大圓——小圓——空格——P(路徑)——點直線——空格。

利用CAD建立筷子模型

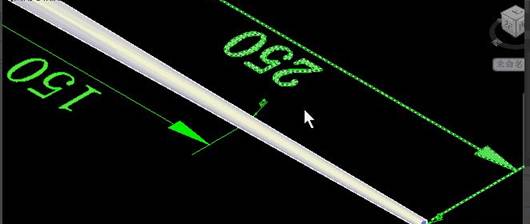

8.將視覺樣式轉成——概念；SHA——空格——C(概念)；再將標注圖層關閉，筷子畫好了。

利用CAD建立筷子模型

以上就是CAD繪制筷子的簡易教程，希望對閱讀的朋友有所幫助。
