如何在CAD中快速畫多個圓的中心線

今天給大家介紹一下CAD中圓的中心線的畫法，具體步驟如下：

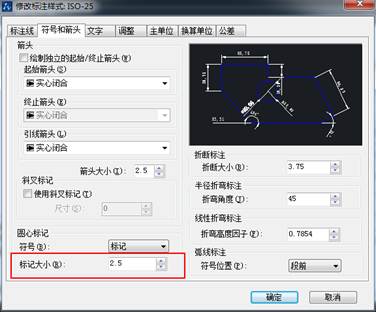

1、首先在cad命令行中執行命令DIMCEN，確認并執行命令，對圓心標記功能進行參數的對應設置，這個參數可根據自身需要將其設置成正數、負數或者0。如果設置為正數，就表示中心線的一半長度；也可以通過標注樣式設置圓心的標記的大小，如下圖：

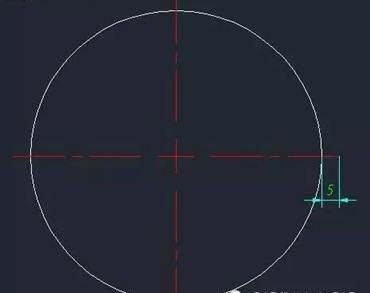

圓心標記設置為5時的標注結果如下：

設置為0就表示沒有中心線；

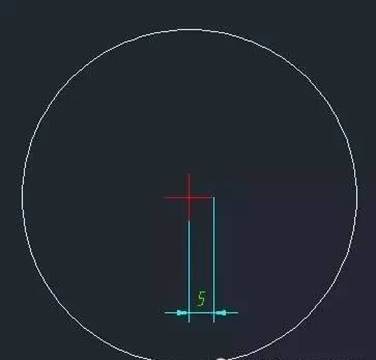

如果為負數那就表示超出了邊界的長度，但是當負數的值超過半徑的一半時，那么其值也可以表示中心線的一半長度。設置為-5時標注的結果即為超出圓形5毫米。

2、命令行中輸入并執行圓心標記命令DCE

3、根據命令行提示用鼠標點擊選擇需要進行中心線繪制的圓或圓弧等目標對象了，這時可以看到中心線被繪制出來了。

4、按下鍵盤上的空格，可以進行下一個圓的中心線繪制。

這種情況就是針對CAD基礎工具應用中有多個圓或圓弧需要進行中心線繪制時比較快捷的一種方法，如果對單個圓或圓弧直接用直線等工具更快捷一些。
