CAD線段或直線如何批量轉換為多段線？ＣＡＤ中多段線可以連接為閉合線也可以調整，該怎么將線段或者直線批量變成多段線呢？下面是詳細的教程介紹。

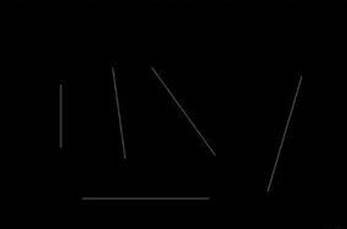

1、打開ＣＡＤ軟件，畫幾條線，如圖所示：

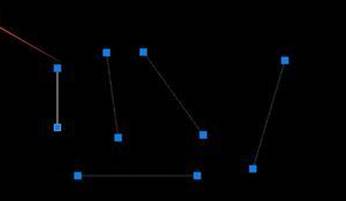

２、打開“特性”面板，可以看見，這些線段共有5條，性質是“直線”。

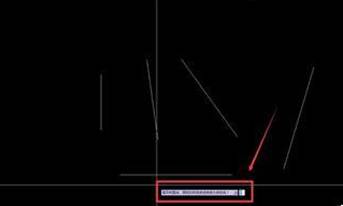

３、輸入多段線命令“PE”。根據提示，接著輸入“M”，選擇多條。根據提示，輸入“Y”，確定將直線變?yōu)槎喽尉€(xiàn)。

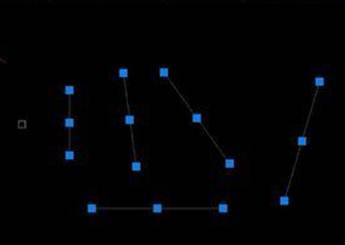

４、再打開“特性”面板，可以發現，這5條線的性質已經變?yōu)椤岸喽尉€(xiàn)”了。
以上就是ＣＡＤ將直線變成多段線的方法介紹，希望大家喜歡。
