CAD如何旋轉視口而模型里不變
在CAD布局中，由于圖的方向不一樣，我們需要將布局里面的圖形旋轉方向，可是旋轉方向的話，其他布局里面的圖就會改變方向了。想要在布局視圖中旋轉視口，而又保持模型里不變，該怎么操作呢？下面小編帶大家一起來看看以下的教程介紹。

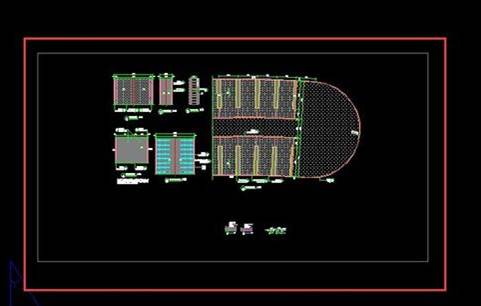

1、 打開CAD軟件，在模型里面打開一張CAD圖形，如圖所示

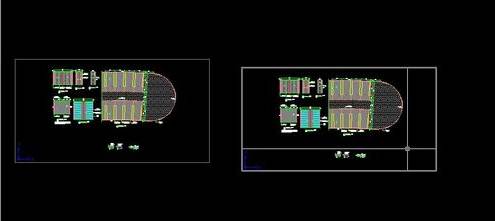

2、 在布局里面，我們新建一個布局，然后復制一個布局又來對比變化，如圖所示
3、 我們首先雙擊進入第二個布局里面，輸入命令ucs——空格，之后輸入z——空格。

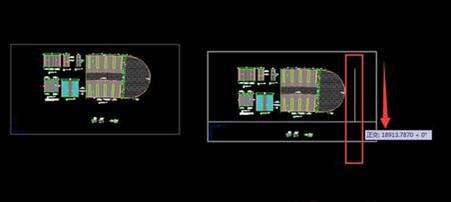

4、 這里我們可以輸入自己需要旋轉的角度，也可以拉一條線段用以表示改變的方向，比如小編在布局右側拉了一條自上而下線段（線的方向也影響圖形改變的方向），如圖所示

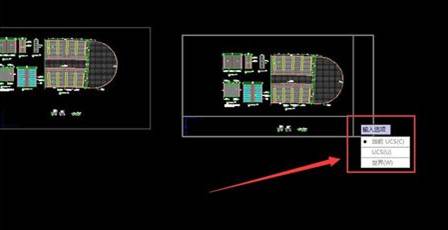

5、 之后輸入命令plan——空格，接下來會提示是否用當前的ucs，我們繼續按空格鍵，如圖所示

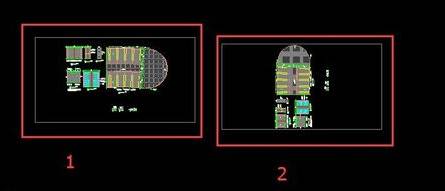

6、 對比一下是不是之后第二個布局里面的圖形方向變了，模型里面沒有改變。
以上就是CAD旋轉視口而模型不變的教程介紹，既可以在布局里面改變圖像的方向，旋轉成自己需要的角度，又不改變模型里面圖形的方向，大家掌握了嗎？
