CAD如何繪制艾賓浩斯錯覺圖?
CAD如何繪制艾賓浩斯錯覺圖?如果想要繪制一張艾賓浩斯錯覺圖，該如何操作CAD呢？下面小編就為大家介紹使用CAD繪制艾賓浩斯錯覺圖的步驟。

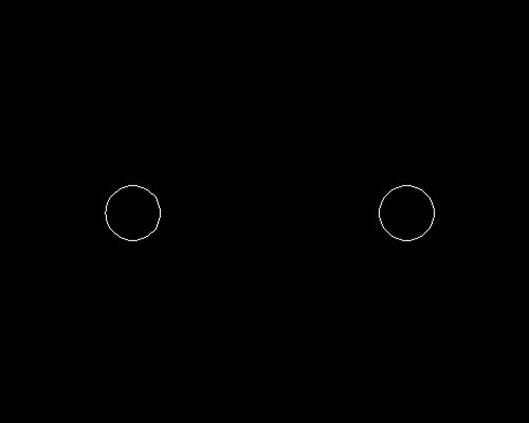

1、首先，畫兩個相同大小的圓。

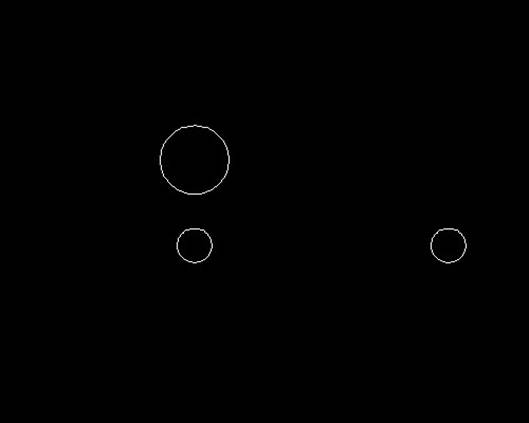

2、然后在左側圓的上面，畫一個2倍大小的圓。這里需要注意的是：保持一定的距離，為后續預留空間。

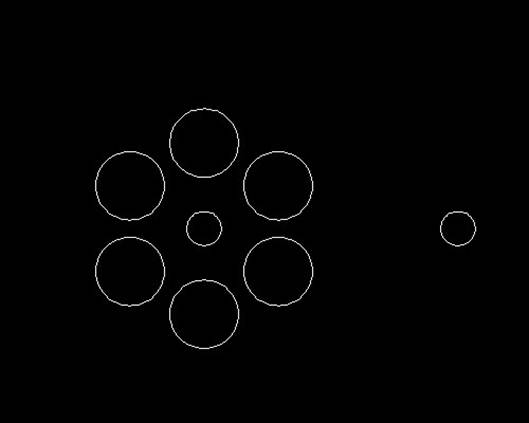

3、將2倍大小的圓圍繞左側小圓的圓心，作圓周陣列，陣列為6個。

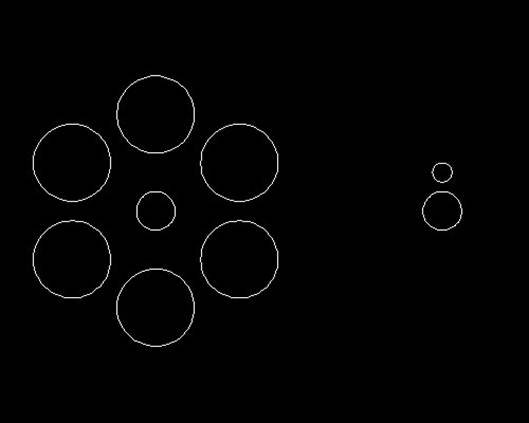

4、在右側圓的上面，畫一個1/2大小的圓。這里需要注意的是：保持一定的距離，為后續預留空間。

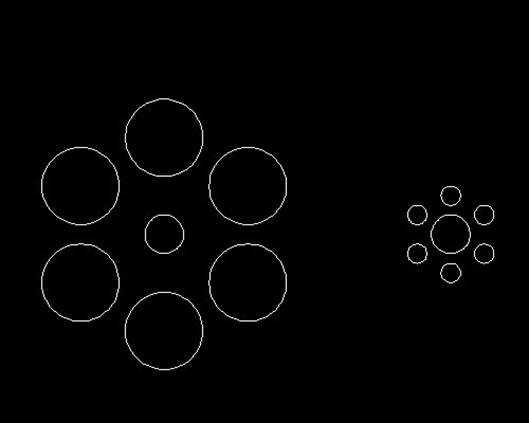

5、同樣的，將1/2大小的圓，以右側小圓的圓心為中心，作圓周陣列，陣列為6個。

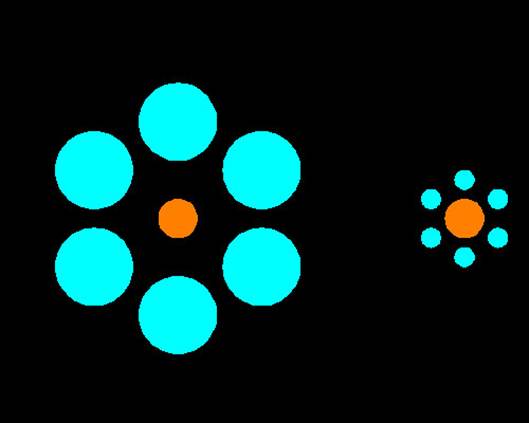

6、最后，將中間的兩個圓填充為一種顏色，周邊的環繞圓填充為另一種顏色?？匆幌轮虚g的兩個圓哪個看起來大哪個看起來??？是不是被1/2大小圓圍繞的圓顯得更大些。但是，開始的第1步我們就已經明確了，兩個圓是等徑大小的，這就是著名的艾賓浩斯錯覺！
以上就是CAD繪制艾賓浩斯錯覺圖的教程 ，希望對大家有幫助！
