CAD圖紙如何設置打印線寬
CAD圖紙如何設置打印線寬？其實很簡單,下面就來看看詳細的教程.
方法一：使用多義線來控制打印輸出的線寬
1、首先,點擊左邊工具欄“繪圖”里面第三個圖標,或者在命令框內輸入“PL”,啟動多義線命令
2、通過參數W來設置寬度，前面我們的例子出圖比例為1:10，計劃打印寬度為2mm，因此繪制的線寬應為20mm

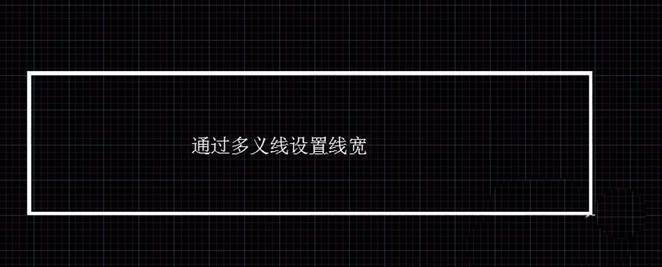

3接著就可以繪制矩形了,完成后如下圖
方法二：通過線條格式定義線寬
1、“特性”工具欄里設置線寬
2、先選中想要設置線寬的矩形，然后在特性工具欄中將線寬調整為2mm
3、線寬雖然調整了，但是顯示仍然為細線,這時候可以通過“顯示線寬”開關來將線型寬度顯示出來
