在CAD中如何添加文字標注
在CAD中添加文字標注經常被用來解釋圖片等,那么在CAD中如何添加文字標注呢?小編接下來分享自己用到的CAD添加文字標注的方法。
1、首先,打開中望CAD軟件，然后直接在這個空白的CAD中添加文字標注。

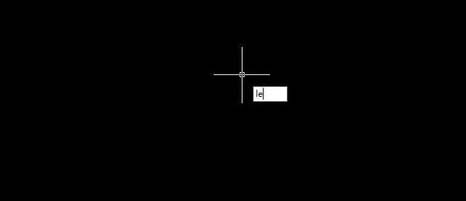

2、然后,直接輸入快捷鍵LE
3、接著按enter鍵確定, 然后根據提示指定第一個引線點，這個操作需要判斷是否需要引線。

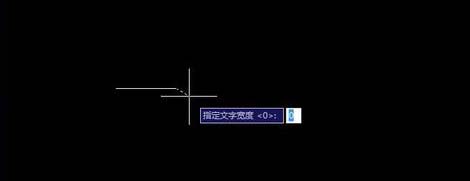

4、接著按enter鍵確定，然后輸入文字寬度。

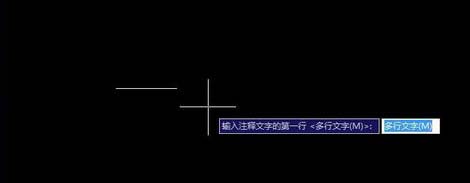

5、選擇是否為多行文字，這個需要根據輸入的標注內容有多少來選擇，然后按enter鍵確定

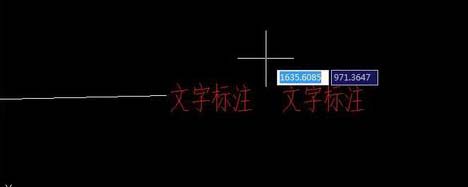

6、接著就可以打開文字格式的小框，這時候也可以在引線后面直接輸入標注內容。
7、選擇內容后，還可以修改標注內容的字體、大小和顏色等信息。
8、全部完成后點擊確定。如果想要繼續修改則可以直接右鍵選擇編輯多行文字進行再次編輯。
