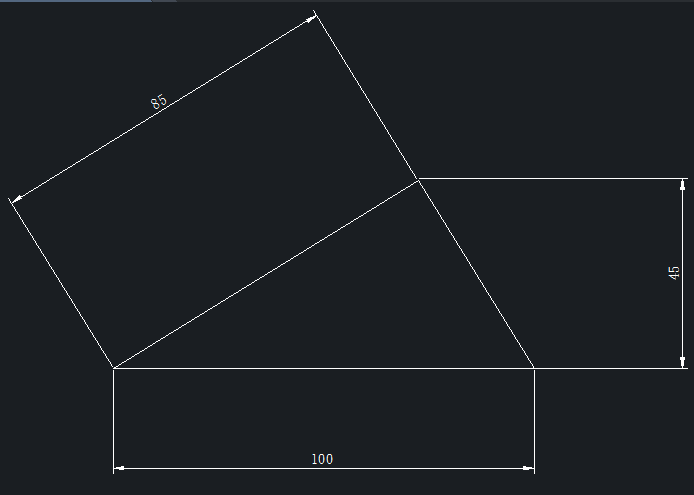

如圖所示，按給定的數據繪制如圖所示的三角形。下面請看具體的繪圖步驟：


 1、 首先，大家打開中望CAD軟件

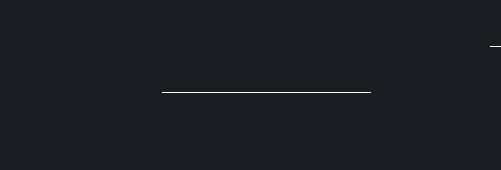

 2、 點擊【繪圖】-【直線】按鈕，繪制一條長度為100的水平直線

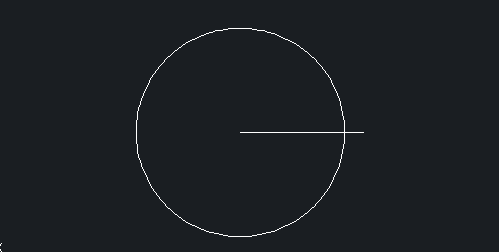

 3、 點擊【繪圖】-【圓】按鈕，以水平直線左端點為圓心，繪制一個半徑為85的圓


 4、 點擊【修改】-【偏移】按鈕，將水平直線向上偏移45

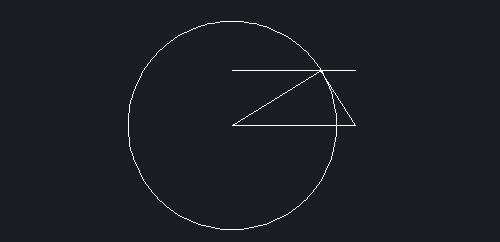

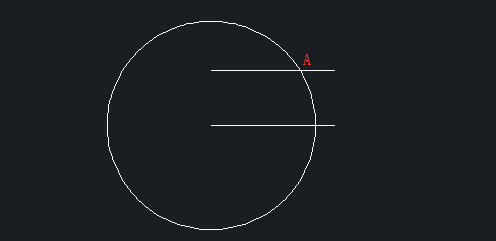

 5、 如上圖所示，偏移得到的直線與圓相交于點A，執行【直線】命令，將點A分別與過圓心的水平直線的兩端連接起來，得到下圖：


 6、 利用【修剪】命令，去掉多余的輔助線，在CAD中即可得到相應的圖形。
