很多新手在剛接觸CAD的時候不知道從何學起，在繪圖的時候就會很迷茫。下面就拿六棱柱的繪制為案例進行講解，希望對剛?cè)腴T(mén)的小伙伴有所幫助！

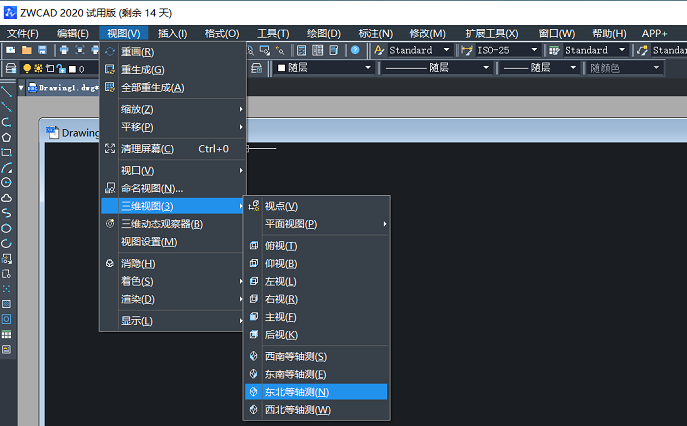

1.在菜單欄中選擇三維建模；在視圖選項卡中選擇三維視圖，選擇東北等軸測；

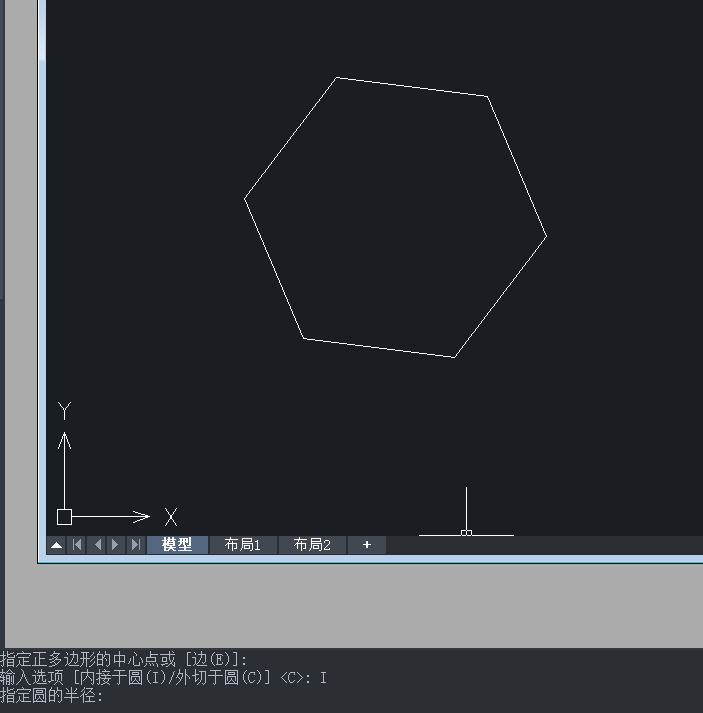

2.在左側工具欄中選擇正多邊形工具，在命令行中輸入數值6,回車；任意指定正多邊形中心點，在輸入選項中選擇“內接于圓”，拖動鼠標就可以繪制出正六邊形啦！
3.接下來就要對面進行拉伸：?jiǎn)螕衾旃ぞ?，選中正六邊形，右擊，確認，，向上拖動鼠標后立體正六棱柱就呈現出來啦。
4.再對它進行渲染就可以得到最終的立體六棱柱效果啦！是不是很簡單呢？趕快練練手吧！
