三通管在日常生活中有著非常廣泛的應用，在機械零件制圖中不可避免的會出現，下面我們就來學習一下！
1.執行box命令，——中心點——L——60、120、60

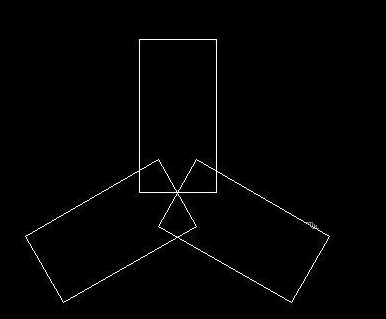

2.執行陣列命令，數量為3。

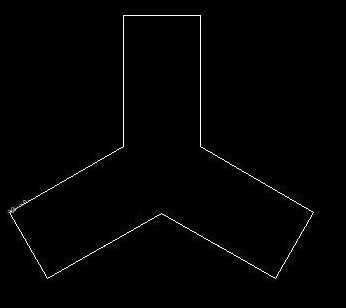

3.執行union命令，對上述圖形進行合并。

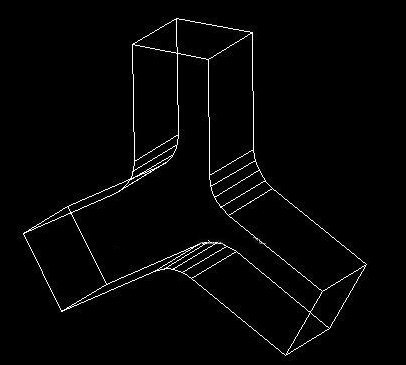

4.執行兩次圓角命令，R均為30。
5.執行抽殼命令，選擇“自由動態觀察”轉動，將3個面刪除，并以5位單位進行偏移。

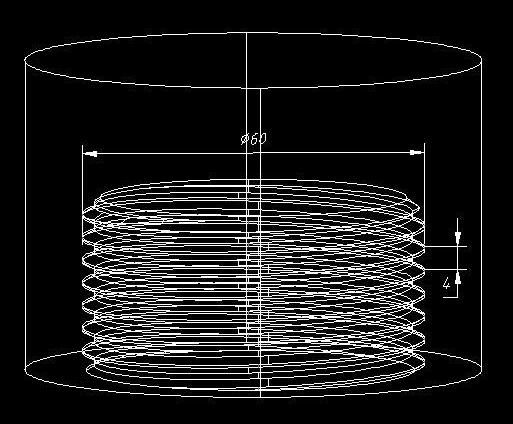

6.剩下的就是繪制它的螺紋部分：先用程序繪制一個實體螺紋，在其外部做一圓柱體，執行差集命令后即可得到內螺紋效果；
7.將其移動到合適的位置并進行陣列。

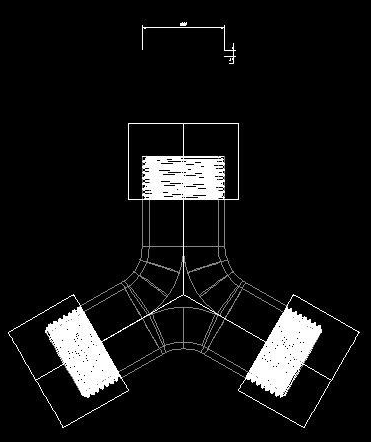

8.最后執行差集命令三通管就繪制完成啦！
