很多新手在剛接觸CAD的時候總是會遇到各種各樣的問題，比如說兩圓的切線怎么畫？?jī)牲c(diǎn)間的中點怎么確認？有沒有什么小技巧可以快速捕捉距離？今天分享的命令修飾符就可以完美解決這些問題！一起來看看吧。
1.TAN——切點捕捉命令

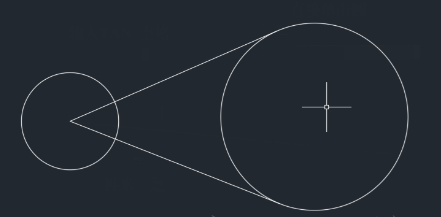

如下圖，在命令行直接輸入TAN，按下空格鍵，以圓心為起點，在另一個圓上選擇切點，這樣切線就繪制出來了。
2.M2P/MTP——捕捉中點命令

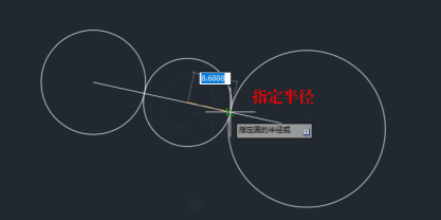

這兩個命令（效果相同）可以快速捕捉任意兩點之間的中點。比如我們可以利用這個命令繪制兩圓之間的相切圓：
3.FROM——捕捉距離
輸入命令，任意選取一點，輸入FROM命令并回車，指定基點后輸入距離即可。這個在指定位置繪制圖形的情況下會很方便。
