CAD煙灰缸畫法

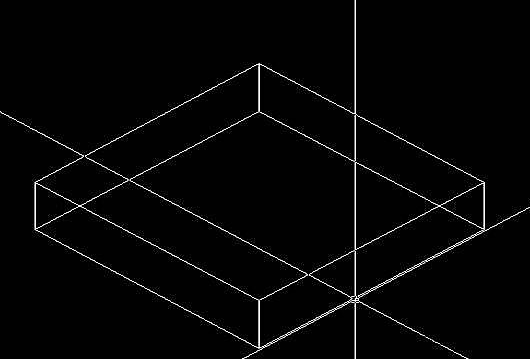

1． 首先打開CAD軟件，在XY軸平面繪制一個矩形，輸入“rectangle”-“@100,100”，然后執行“extrude”命令使矩形的高度拉伸20，得到一個100*100*20的長方體。
2． 如圖，在平面上繪制一個圓半徑為40，執行“extrude”拉伸命令，選中圓后輸入-15的高度，20設為角度

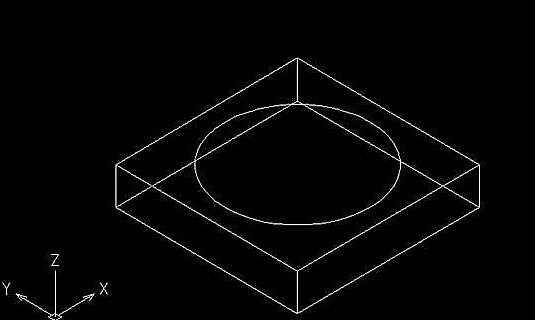

3． 然后執行“subtract”差集命令，選中長方體，再選擇圓錐臺回車，然后長方體里圓錐臺就被挖空，再然后對長方體的四邊執行倒角命令

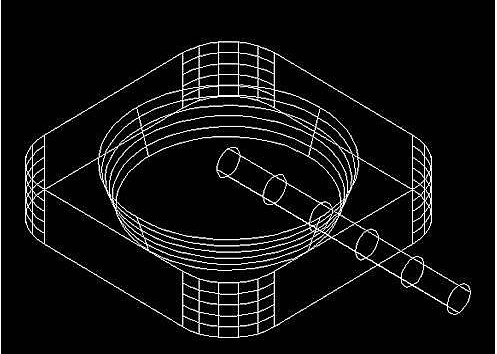

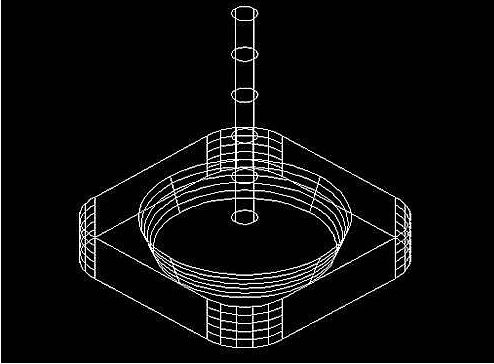

4． 然后開始做煙灰缸的凹槽，以繪制之前圓心為新圓心繪制半徑為5，高為100的圓柱體
5． 對圓柱體先執行三維旋轉命令后執行二維旋轉命令，先沿Y軸三維旋轉90度，再二維旋轉45度

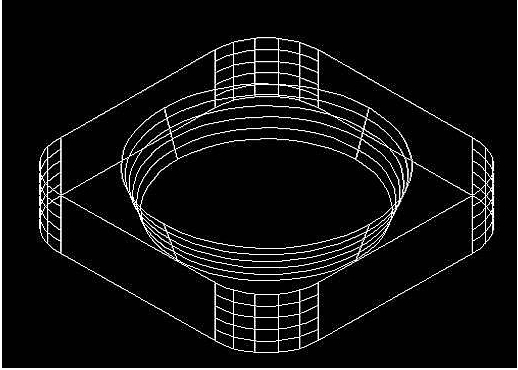

6． 執行陣列命令使圓柱體變成4個，分布在長方體四角

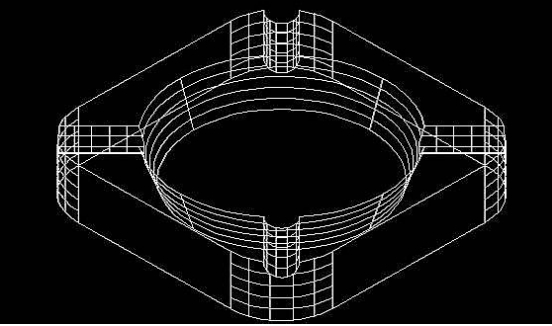

7． 然后再執行差集命令就可以看到四個角的半凹槽已經挖去了

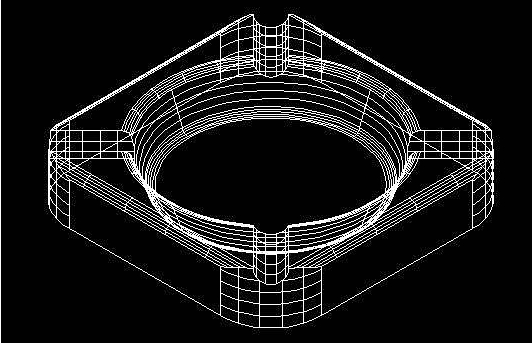

8． 除了四個半圓槽外邊的，其它邊線執行倒圓角R3

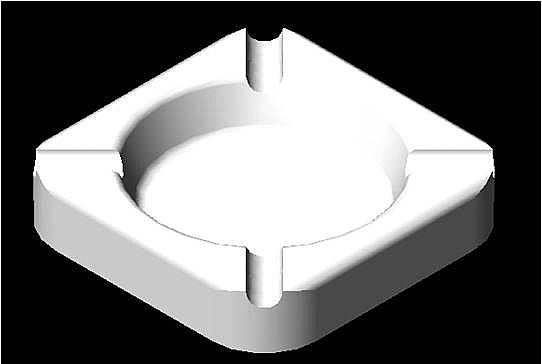

9． 輸入渲染命令后的效
