CAD三維對齊怎么操作？

在二維圖中要進行對齊操作非常簡單，甚至只要通過移動對象即可實現目的。那么三維對象要怎么對齊呢？下面就給大家分享一下CAD里得到三維對齊操作。

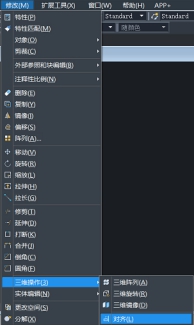

1.在菜單欄中選擇“修改”-“三維操作”-“對齊”（也可直接在命令行中輸入3dalign調出命令）；

CAD三維對齊怎么操作？

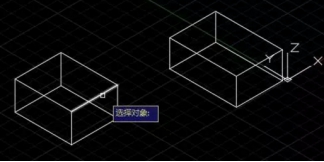

2.選中需要對齊的對象，回車；

CAD三維對齊怎么操作？

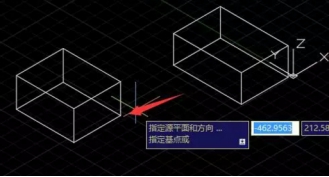

3.指定基點（即第一點）：

CAD三維對齊怎么操作？



4.指定第二點：

CAD三維對齊怎么操作？



5.接下來指定第三點：

CAD三維對齊怎么操作？

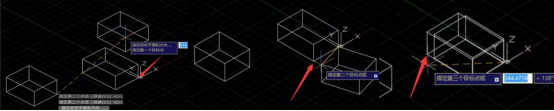

6.然后依次指定三個目標點：



CAD三維對齊怎么操作？

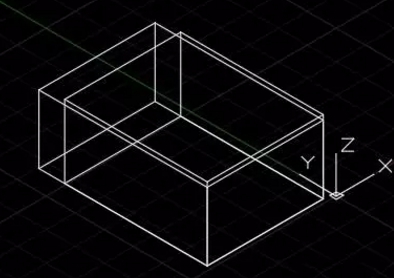

7.完成三維對齊后的最終效果如下：

CAD三維對齊怎么操作？









三維對齊命令在CAD制圖里面還是很實用的，希望上面講的方法可以幫助到你~
