已知弧長和半徑如何在CAD中畫圓?。?/p>


已知弧長和半徑如何在CAD中畫圓??？

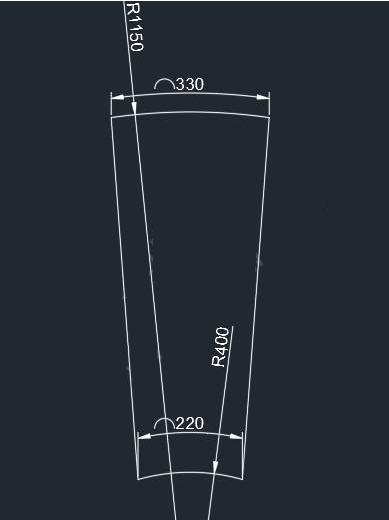

如上圖，在同心圓中已知弧長和半徑怎么在CAD中畫圓弧呢？步驟如下：

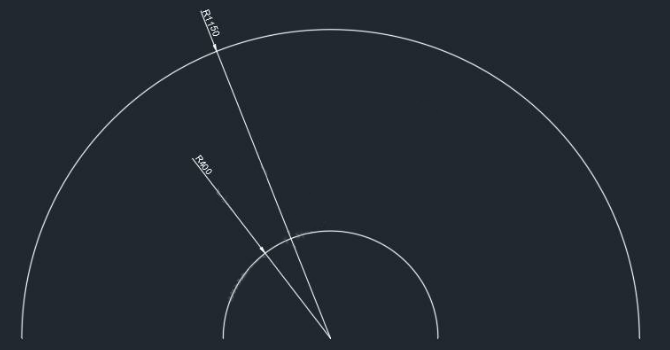

1.繪制如下同圓心的兩個半圓?。?/p>


已知弧長和半徑如何在CAD中畫圓??？


2.在命令行中輸入len命令并回車；



3.在提示的“選擇要測量的對象”中輸入t；



4.按照圖中數據在“指定總長度”中輸入220，回車；

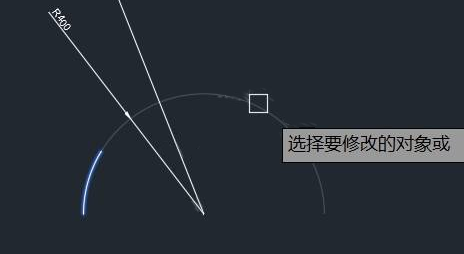

5.根據提示選擇要修改的對象；


已知弧長和半徑如何在CAD中畫圓??？

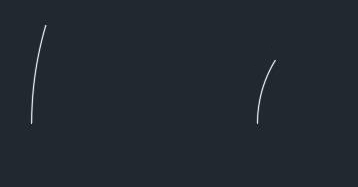

6.同理選擇上面一半圓弧需要修改的對象，得到效果如下：


已知弧長和半徑如何在CAD中畫圓??？

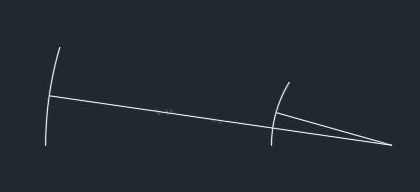

7.用直線連接圓形和兩圓弧的中點；



8.在命令行中輸入ro并回車，根據提示依次選擇對象、指定基點，在“指定旋轉角度；提示中輸入r，參考角度為直線上的兩點，使其呈現垂直效果；


已知弧長和半徑如何在CAD中畫圓弧？

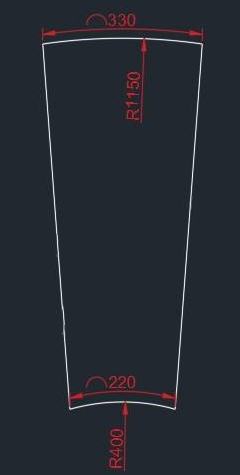

9.對另一圓弧執行同一操作，刪除連接圓心和弧線中點的兩直線，效果如下：


已知弧長和半徑如何在CAD中畫圓?。? width=


10.最后進行標注：
