CAD如何知道圖形的數量？
CAD如何知道圖形的數量？我們在用CAD繪制的圖形中，怎么快速計算這個圖形的數量呢？以下將給大家介紹一種方法。
1.首先，我們打開中望CAD軟件，插入圖紙。

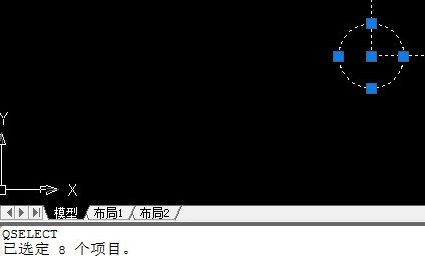

2.我們在命令行輸入“QSELECT”。
3.按空格鍵，顯示“快速選擇”窗口。
4.選擇對應的對象類型，這里選擇“所有圖元”。
5.我們選擇搜索范圍，這里選擇已知的圖形，應用到“當前選擇”。

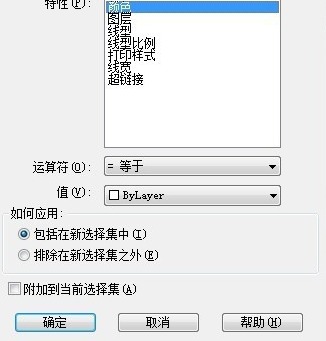

6.然后，選擇特性，比如顏色、圖層、線寬、線性比例等。
7.接著，選擇運算符，有等于、不等于、大于、小于、全選五種。

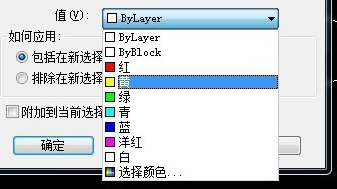

8.最后，選擇特性對應的值，每個特性對應的值不一樣。
9.點擊“確定”，在命令欄中就可以顯示對象的數量了。
