CAD快速設計樓梯技巧
我們在使用中望CAD軟件繪圖時，有時候是可以借助擴展工具來繪制的大家知道嗎？下面我們來看看如何用擴展工具繪制樓梯。
1.首先，我們打開CAD軟件。
2.我們點擊“擴展工具”再點擊“編輯工具”點擊“多重復制”，執行多重復制命令，回車。

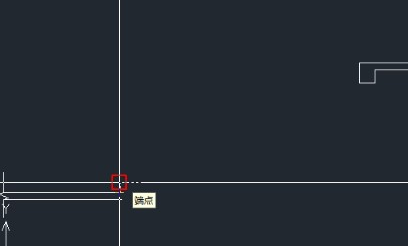

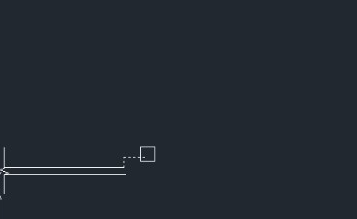

3.基點選擇踏步左上角端點，回車。
4.命令行提示：第二點或[重復(最后)(R)/間距(D)/計算(M)/陣列(動態)(A)/取消(U)]<退出(E)>我們輸入“M”。

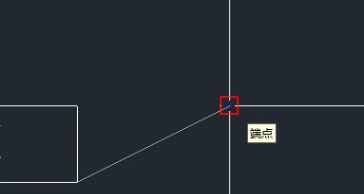

5.測量終點選擇梯段終點。

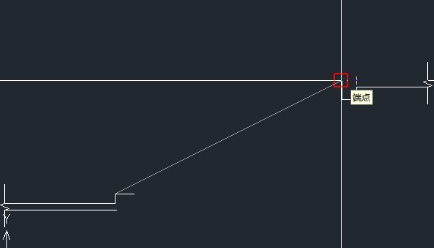

6.每份復制之間的距離，選擇踏步的左下端點到右上端點。

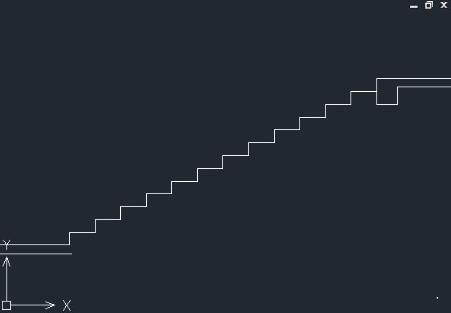

7.系統自動計算完成，繪制樓梯就完成了。
