CAD怎樣設置圖紙的范圍？
我們?nèi)绾伟凑兆约合胍姆秶鷣?lái)導出圖紙

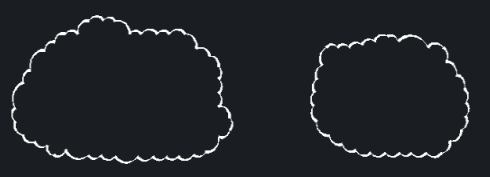

1. 我們先打開CAD軟件，插入需要調整尺寸的圖紙。

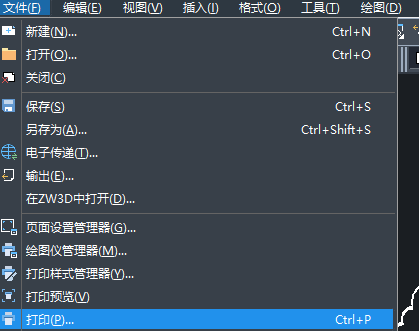

2. 我們點擊界面的“文件”再點擊“打印”，這里也可以使用快捷鍵“Ctrl+P”，打開打印的對話框 。

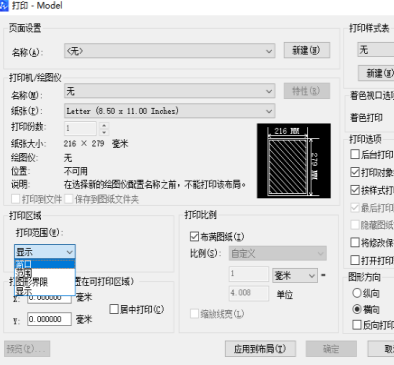

3. 我們點擊打開“打印范圍”，選擇“窗口”，這樣就可以精確地導出圖紙。

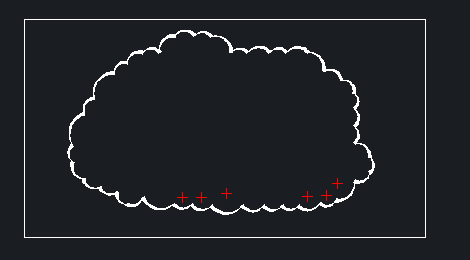

4. 我們?cè)谶x擇“窗口”之后，會自動返回到繪圖區域，然后我們點擊選擇我們需要導出的圖紙尺寸。
5.選擇完成后，我們松開正在點擊的鼠標，然后我們?cè)诨氐健按蛴 钡拇翱邳c(diǎn)擊確定，這樣就設置完成啦！
