在CAD中怎樣填充剖面線？
我們CAD中在繪圖時，我們想要填充圖形的剖面線該怎么去操作呢？
1.我們要去看看圖形的間隙設置。有些圖形因為比較下，而間隙設置太大的話也可能視覺上產生封閉的錯覺。
還有可能是圖形邊界有多重圖線重合的原因。

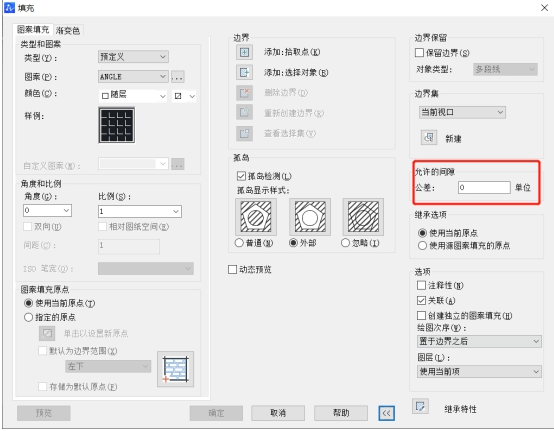

2.我們在菜單欄中點擊“繪圖”再點擊“圖案填充”，查看“允許的間隙”大小，覺得間隙太大的話可適當調整。
3.經過上面一步檢測確認不是間隙的問題的話，那就證明圖形是封閉的。這時可以查看命令行，檢查是否打開FILL變量（當其關閉的時候圖形是不能顯示填充的）。
推薦閱讀：機械制圖
推薦閱讀：機械設計
