CAD中的TR命令的介紹及用法

我們在CAD中經常用到TR命令，這個命令可以幫助我們快速完成操作，那么CAD中TR命令該如何運用呢？本文將給大家講解TR的介紹及用法，希望能幫助到大家！

一、TR命令的介紹：

TR命令有三中用法分別是：無需選擇對象的TR法、一般TR修剪法、圍欄TR法。

1.無需選擇對象的TR法：

在命令欄輸入“tr”，快速按下兩次“回車鍵”，這個方式默認的是所有的對象都是修剪得邊界。只要點擊兩點之間得線段，該線段立即被剪掉。

2.一般TR修剪法：

在命令欄中輸入“tr”，并按一次“回車鍵”，這時候選擇的對象作為修剪得邊界，就像選擇剪刀，去修剪別的對象。

3.圍欄TR法：

圍欄的TR法，這個方法主要是使用圍欄的方式，將不需要的對象圈起來修剪掉。在命令欄中輸入“tr”，快速按下兩次“回車鍵”，這時候出現選擇對象的方式，在命令欄中輸入“f”，點擊“回車鍵”，這時候就可以進行圍欄。

二、TR命令的用法：

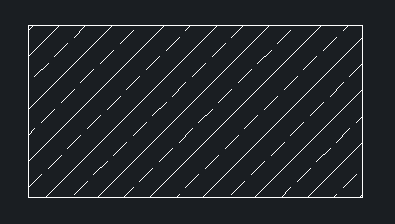

1.我們想要刪除部分填充圖案。

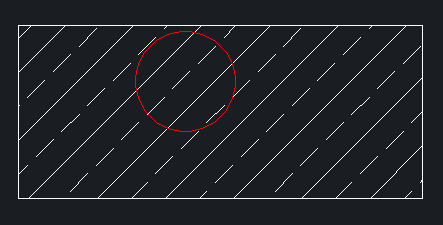

2.我們在命令欄輸入“TR”命令，回車。選擇紅色圓為修改對象，回車。

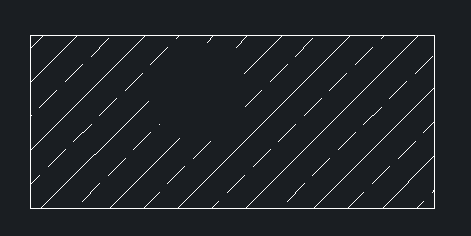

3.我們根據命令指示，在命令欄中輸入“f”，回車，這時候就可以進行圍欄。這樣我們就可以刪除部分區域圖案了。

4.這樣我們就完成了。
