在CAD中wipeout命令是怎樣遮蓋圖層？wiprout是創建一整塊面，用于遮蓋其他圖層的，選擇后置也同樣可以被遮蓋。在CAD中，一個圖形會如何整體覆蓋其他圖形？我們在CAD繪制的圖形時，往往是以線條形式繪制，不可能實現整體整面覆蓋的功能，今天給大家講解一下CAD中wipeout命令的使用方法，具體如下：

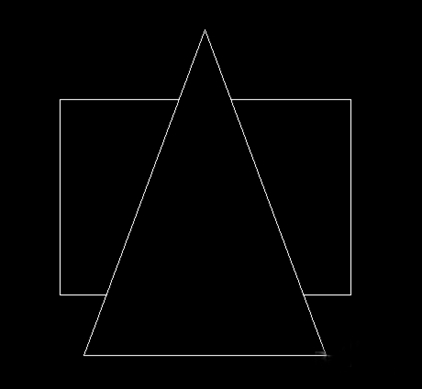

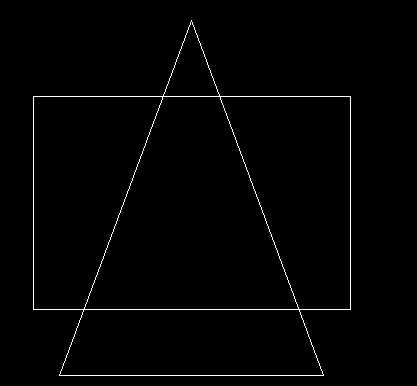

1、首先打開CAD軟件，如下圖所示的圖形，三角形與矩形。想要三角形覆蓋矩形，方法是構造一個三角形的面整面覆蓋住矩形。
2、采用wipeout命令就可以創建一個整體覆蓋面。現在我們用wipeout命令創建一個三角形的面來遮蓋矩形，在命令欄中輸入wipeout,回車，將三角形重新繪制一遍，完成如圖所示：
3、輸入 wipeout回車 F 回車 off/on 可關閉 或打開wipeout 繪制的線段。繪制圓形的圖層可wipeout功能采用多線段繪制，放大縮小即可。
注意事項：
（1）矩形遮蓋三角形反之即可。
（2）多重wipeout圖層可選擇前置后置調節。
在CAD中用wipeout命令遮蓋圖層的步驟較少，大家在參考操作時留意注意事項，相信大家的操作都不會有什么問題。
