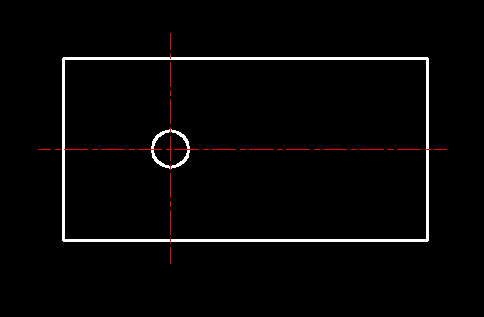

在CAD軟件中，坐標標注一般用于沖壓模具，鈑金件圖紙標注，這樣標注的方法清晰。今天這篇文章分享一下具體標注的方法及含義，以矩形為例，如下圖所示：

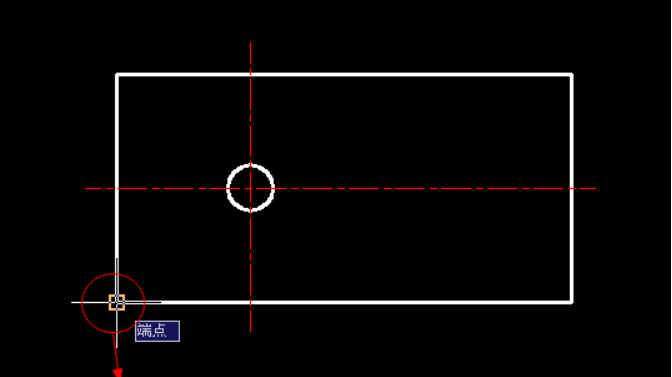

第一步：輸入命令UCS,將坐標原點移動矩形左下角，按下圖操作
第二步：?jiǎn)螕魳?biāo)注——坐標標注，或者采用命令行快捷鍵：DOR，如下圖所示：

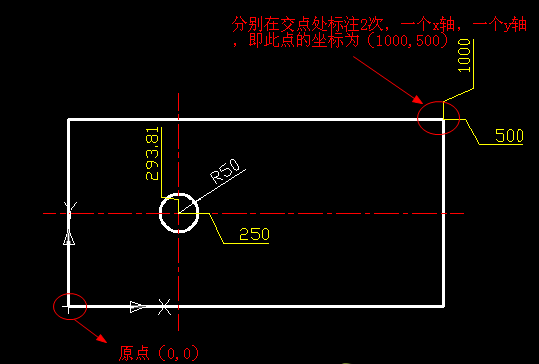

第三步：對圖形進行標注，每個交點進行標注2次，一個位x軸數值，另一個為Y軸數值，如下圖所示：
關于標注的使用方法分享到這里，標注的使用范圍廣泛，掌握這個技能的小伙伴在用CAD制圖時更加方便快捷。
