在使用CAD制圖過程中，如何分解其中的圖形呢？如果圖形是一個塊，一個整體，想要編輯線條時是可以使用其中的分解命令。CAD中繪制的矩形想要分解，該怎么使用分解命令呢？下面一起來看看使用方法吧：

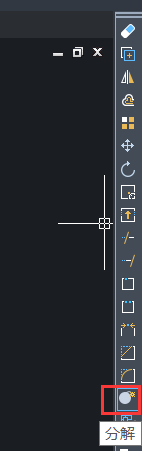

1、首先打開CAD，新建一空白的文件，在右側工具欄中點擊【分解】的命令圖標，或者可以使用快捷鍵命令x，以及可以選擇【修改】-【分解】，這幾種方法都是可以激活分解命令，如下圖所示：

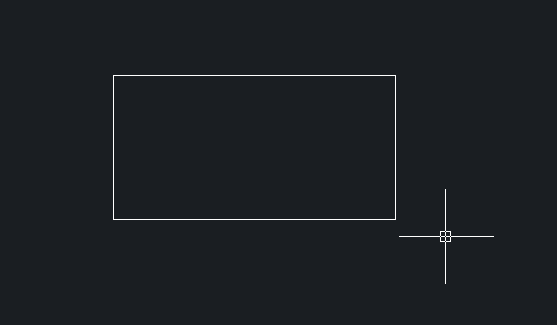

2、畫一個矩形。輸入“REC”，激活矩形命令，指定其中的第一個角點，左鍵點擊，再指定另一角點，左鍵單擊，如下圖所示：

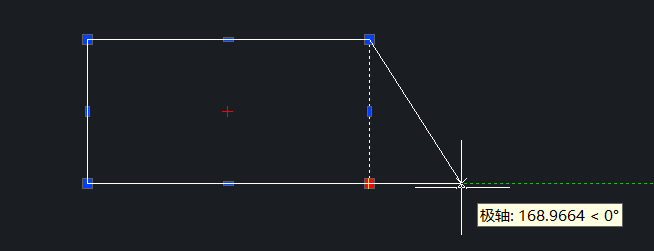

3、左鍵點擊矩形，然后拖動夾點，可以看到整個矩形的相關變化。

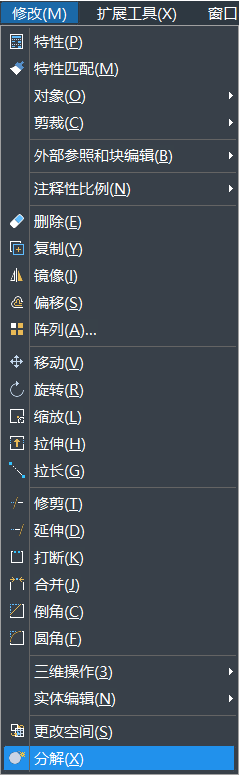

4、執行【修改】-【分解】命令。
5、激活分解的命令后，選擇要分解的對象，左鍵單擊之前拉變形的矩形，分解對象選擇完畢，回車，分解完畢，如下圖所示;

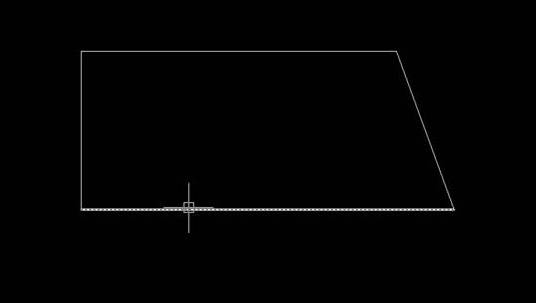

6、選中分解后矩形，拉動夾點，這樣可以明顯看出分解前后區別了,如下圖所示：
以上是CAD中關于分解命令的使用方法，這樣操作完成后矩形便分解完成了，希望這些命令技巧的學習有助于大家的CAD學習。
