如何在CAD中輸入文字

 在使用CAD繪制圖紙時，我們經常會輸入一些文字用來標注或說明，這些文字有單行文字也有多行文字，多行文字的命令是MTEXT，單行文字的命令是TEXT。

使用多行文字的時候通常也就拖個矩形框確定范圍，然后根據需要設置寫一下字高，輸入會添加空格或回車換行。接下來將給大家介紹一下如何在CAD圖中輸入多行文字的方法，希望可以幫助到大家！

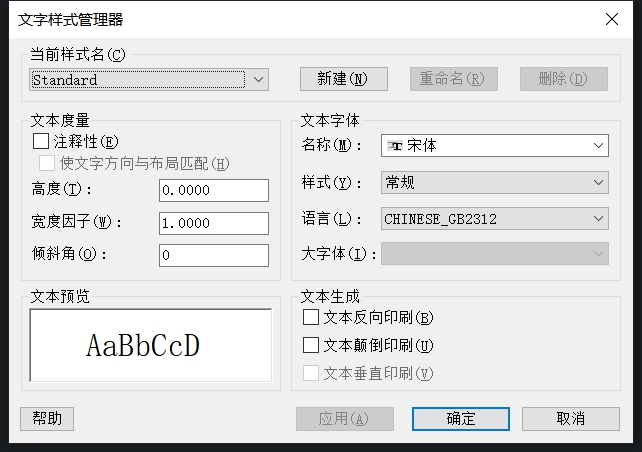

1. 打開中望CAD軟件，在命令行輸入【ST】按回車鍵，或依次點擊【格式】——【文字樣式】，會彈出【文字樣式管理器】對話框。

如何在CAD中輸入文字

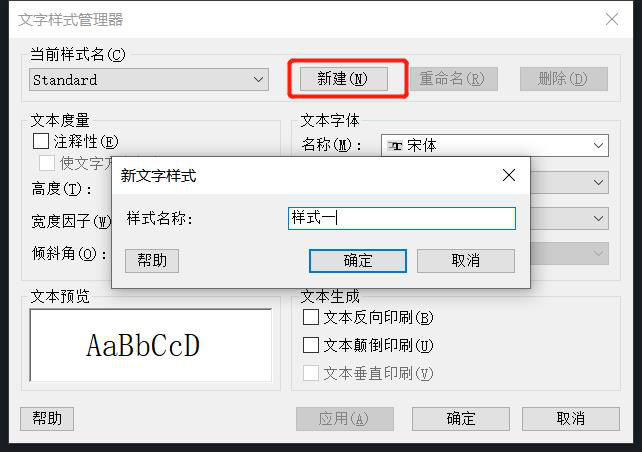

2. 點擊【文字樣式管理器】中的【新建】，輸入新建文字樣式的名稱，點擊確定。

如何在CAD中輸入文字

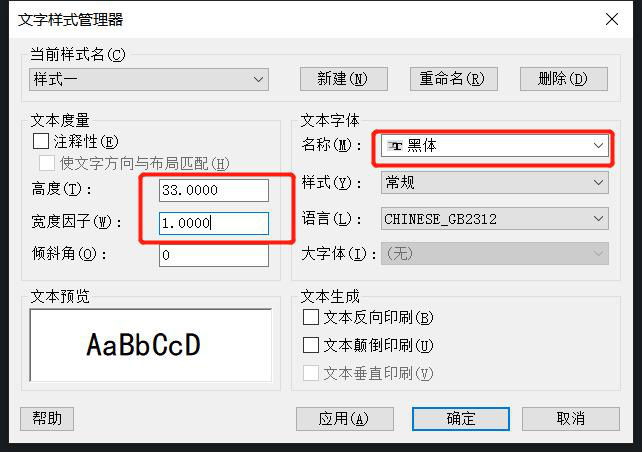

3. 按照自己的實際需求，設置該文字樣式的字體、高度、寬度比例等。在設置文字樣式的時候，高度默認為0，在這種狀態下，文字或標注文字的高度會使用默認值。如果文字樣式設置了高度，在輸入文字或用作標注文字的時候會自動使用文字樣式的高度，比如我們將文字樣式的高度設置為33，如下圖所示。

如何在CAD中輸入文字

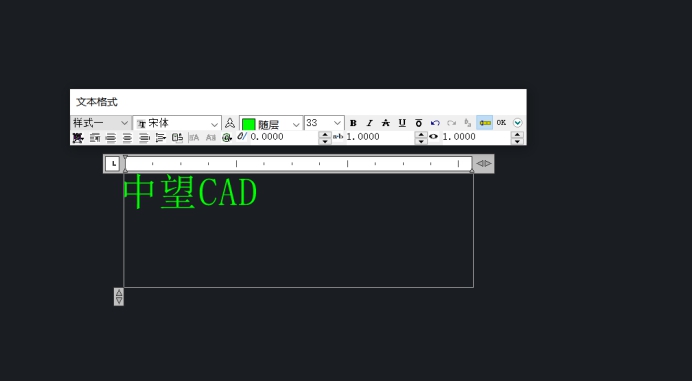

如果此文字樣式為當前文字樣式，或者在輸入多行文字的時候選用此文字樣式，文字高度就會默認為33，如下圖所示。

如何在CAD中輸入文字



以上就是在中望CAD中輸入單行文字和多行文字的詳細方法，大家可以根據自己的實際需求靈活地運用。


推薦閱讀：CAD軟件

推薦閱讀：CAD制圖
