在中望3D中，有不少特色功能是能夠幫助設計師在設計工作中高效、嚴謹?shù)赝瓿稍O(shè)計工作，達到事半功倍的效果。本篇中，小編將向大家介紹中望3D的“唇緣”和“簡化”功能，相信對大家的工作會大有幫助的，我們一起來看看吧！

【唇緣特征】

在產品的設計過程中，兩個腔體零件裝配位置經常需要設計卡口特征，也就是大家常說的“法蘭邊”,也有人稱之為“美工縫”，其目的主要是為了避免零件加工誤差產生裝配間隙從而影響美觀，除此之外，這也有裝配限位的用途，結構設計過程中該特征經常會用到。但是，幾乎沒有哪些三維CAD設計軟件會針對這種需求而單獨設立模塊，所以，要達到設計目的，只能通過“草繪輪廓-拉伸”這樣的操作步驟來實現該特征的建立。中望3D針對該項設計需求，為了更好的提高設計師的工作效率，為此單獨設立了模塊，用于特征創建，下面我們通過一個簡單的實例來看一下如何在中望3D中進行該特征的設計。

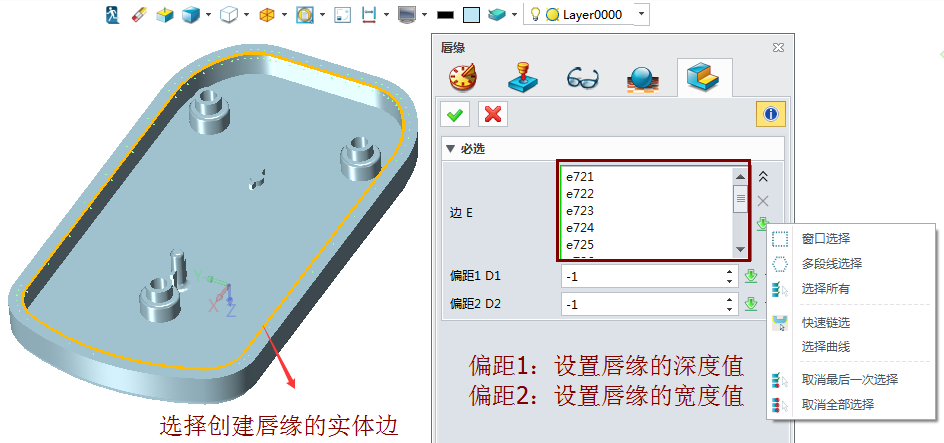

單擊工具欄“造型模塊”中的“唇緣”命令，系統彈出唇緣的設計界面，如圖1所示。


圖1  中望3D唇緣設計界面

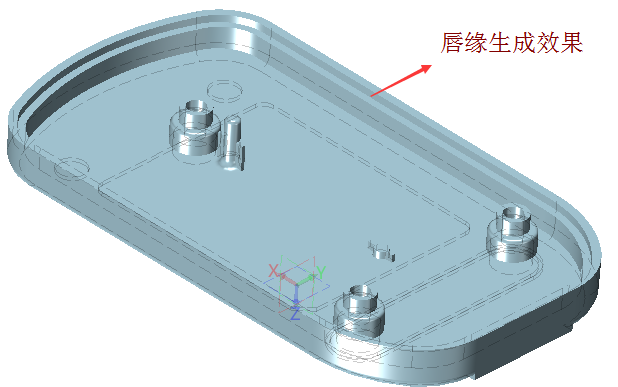

中望3D中的唇緣功能簡單實用，若想調整單個零件唇緣特征或者裝配件之間的間隙，只需要調節偏距1（深度）、偏距2（寬度）值即可，無像其他三維軟件一樣，需進入草繪去修改輪廓參數，圖2為參數設置后的唇緣顯示效果圖。


圖2  中望3D唇緣顯示效果

小結：中望3D的唇緣功能，既實用，又能幫助設計師高效、精準地展現其設計創意。

【簡化功能】

簡化功能主要用途是通過刪除所選面，將多余特征刪除或簡化。這個命令會試圖通過延伸和重新連接面來閉合零件中的間隙，如果不能合理閉合這個零件，系統會反饋一個錯誤消息，然后設計師選擇要?jiǎng)h除的面，點擊鼠標中鍵進行一次性刪除。

一般情況下，在進行CAE分析之前，模型簡化是相當費時費力的，目前常用的其他一些三維CAD設計軟件中，主要是使用特征移除命令來對模型進行簡化，這經常容易出錯而且需要逐個選擇，很不方便；或者就是要根據3D數據重新建立簡化的防真模型，這非常浪費時間，因?yàn)槟Ｐ秃?jiǎn)化大部分的工作其實就是去除R角/C角等特征。

如果使用中望3D的簡化模塊，將可以達到事半功倍的效果。中望3D的簡化功能在進行CAE分析模塊的時候可以快速將與分析無關緊要的特征刪除，簡化分析模型，有利于大大提供運算效率，排除設計特征的干擾，對提高分析準確率有很大的幫助。

下面我們來看看中望3D是如何簡化模型：

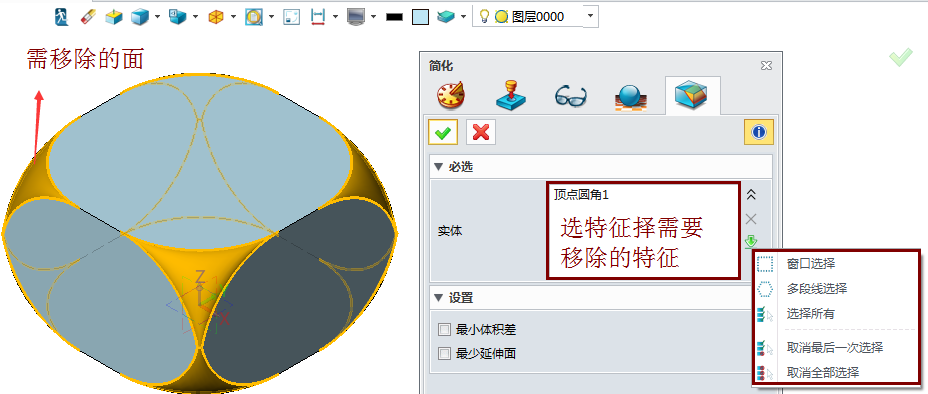

單擊工具欄“造型模塊”中的“簡化”命令，系統彈出簡化的設計界面，如圖3所示，其中，“最小體積差”是指生成的簡化實體和原始實體間的體積差最??；“最少延伸面”則是指用最少的延伸面來封閉移除面后的縫隙。


圖3  中望3D特征簡化設置

經過中望3D的特征簡化操作，我們可以輕松獲得如圖4所示的效果。


圖4  中望3D特征簡化后效果

中望3D是我們國產的專業三維設計軟件，其功能的設置，除了能滿足常規的設計需要之外，還有不少亮點功能，是更符合設計師高效操作的習慣，同時也更符合產品設計的高嚴謹要求。大家可以在使用的過程中多多探索，體驗中望3D的各種亮點特色。
