產品的質量信息對于廠家在產品重量控制，前期的成本預算、價格控制等方面都具有重要的指導意義。本文將向大家介紹專業高效的國產三維CAD軟件——中望3D在質量測量方面的使用方法，以便大家可以通過中望3D的質量查詢模塊即可輕松掌握準確的產品質量信息。

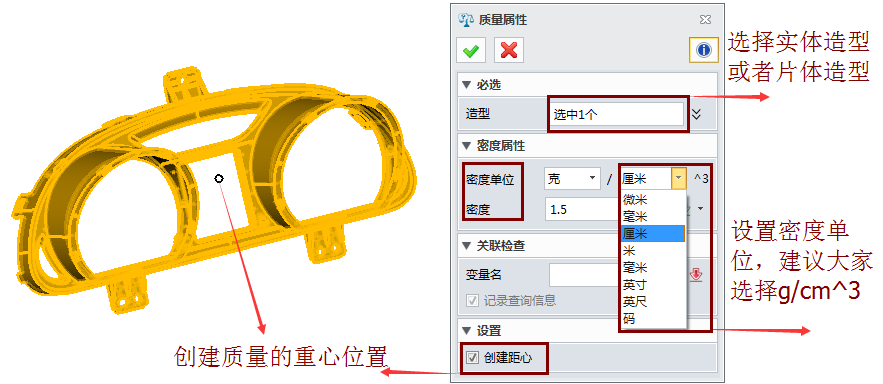

首先，我們單擊工具欄“查詢”模塊中的“質量屬性”，系統將彈出“質量屬性”對話框，選擇需要計算的造型，單擊“確定”按鈕，系統將計算出造型的質量，詳細操作界面如圖1所示。


圖1 中望3D質量屬性設置界面

這里需要注意的是：

第一，在中望3D中，支持對實體造型、片體造型、裝配體文件進行質量計算。如果需要對裝配體文件進行質量計算，在“質量屬性”對話框中的“造型”選項下不做任何操作，系統將默認對繪圖區所有組件進行質量計算。

第二，在一個裝配內的隱藏和禁用組件，在求解期間將會被忽略。

第三，中望3D通過質量屬性命令，可直接得到重心位置，方便設計師直觀地查看，在得到重心位置的同時也計算質點，這對于結構力學分析是有很大幫助的。

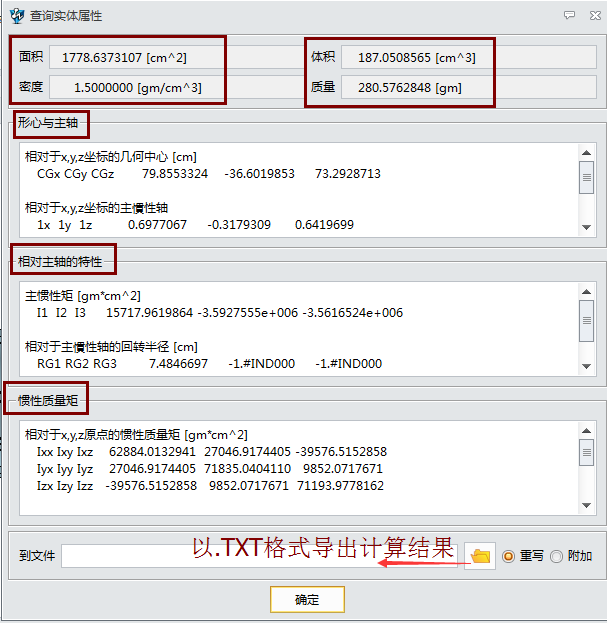

下圖2中是中望3D實體造型質量計算的結果，設計師可以根據需要，把這些信息通過.txt文檔的格式導出，方便后續查看和調用。


圖2 中望3D實體造型質量計算結果

以上，就是中望3D質量檢測功能的簡單介紹。相比其他一些三維軟件，中望3D的質量檢測操作便捷，計算結果也更加直觀，不需要進行繁瑣的質量換算等操作，更有利于設計師高效地完成設計工作。
