隨著市場競爭的日趨激烈，模具企業對模具加工工藝技術的要求更高，模具異形流道的加工就是其中之一，由于其加工復雜，因此，需要有高效、專業的CAM編程軟件才能確保加工的品質和效率。中望3D是集產品造型設計、模具設計、2-5軸加工于一體的專業CAD/CAM一體化軟件，能幫助模具企業高效應對各種新挑戰。本文將結合一個實例，向大家介紹中望3D在模具異形流道的加工方法——驅動線切削。

下圖1即是我們本次的例子圖示，下面我們看看具體的步驟：

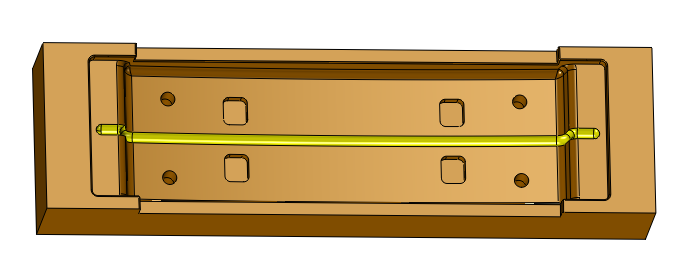

圖1 案例圖示

第一步：提取驅動線

點擊“邊界曲線”提取流道的邊界（圖2），再使用“3D中間曲線”計算出流道的中心線，也就是驅動線（圖3）。


圖2 提取流道邊界

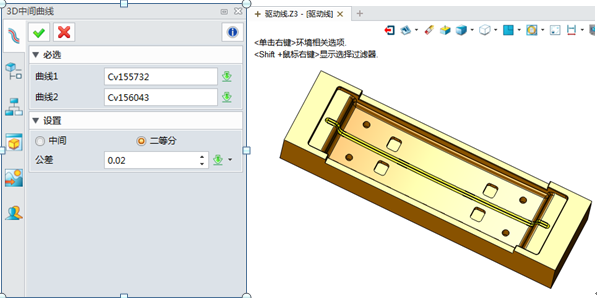

圖3 計算出驅動線

第二步：使用驅動線切削加工流道

進入加工方案，點擊“驅動線切削”，選擇剛才計算出的驅動線為輪廓（圖4）。

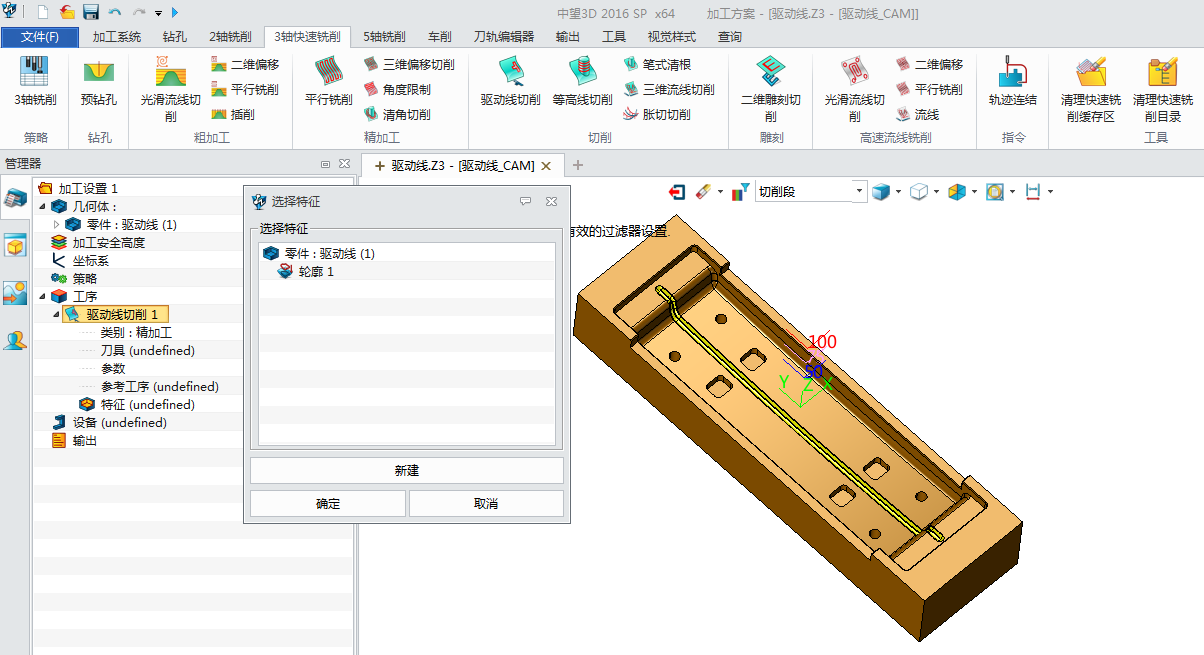

圖4 選擇驅動線

再選擇加工刀具R1（圖5），其它使用默認參數。

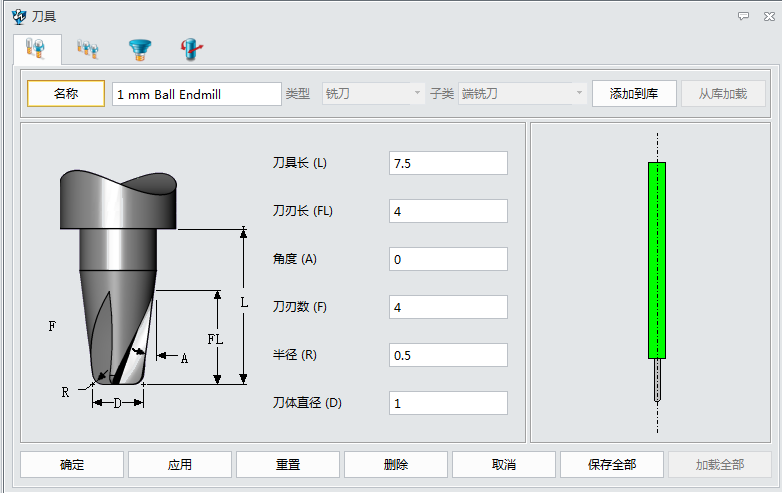

圖5 選擇刀具

點擊計算刀軌得到刀軌（圖6）。

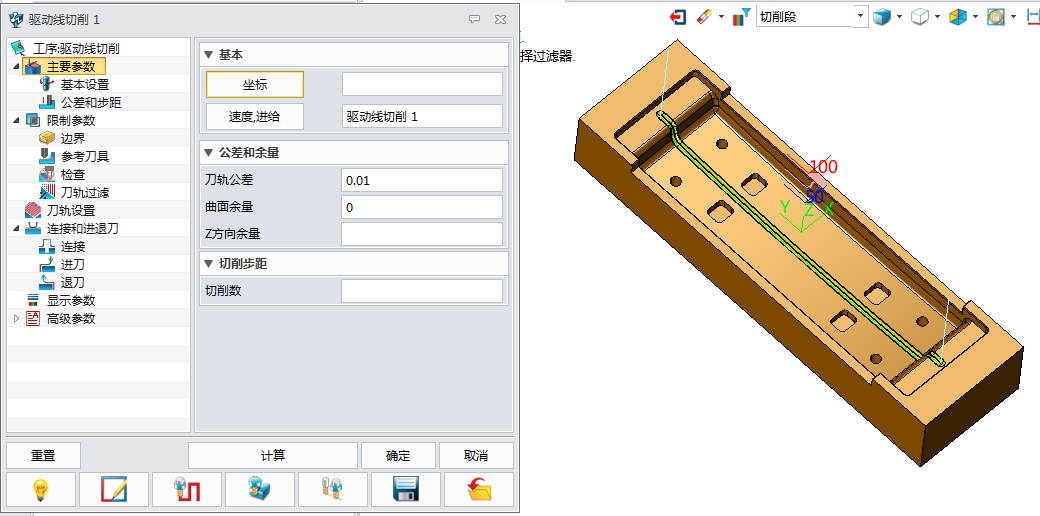

圖6 計算刀軌

通過以上兩步操作，我們就可以輕松完成模具異形流道的CAM工作,再生成G代碼輸入到加工中心，即可完成模具異形流道的加工，非常高效便捷。
