實體分模是目前模具行業常用的分模方法，在本篇文章中，小編將以圖1中的干衣機的零件模具設計為例，向大家分享本人在使用中望3D進行實體分模時的工作流程操作心得。

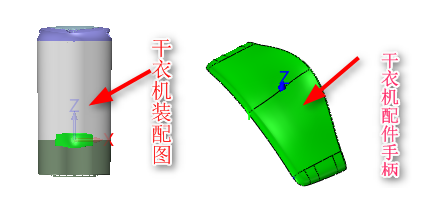

圖1 干衣機零件

【分型前準備】

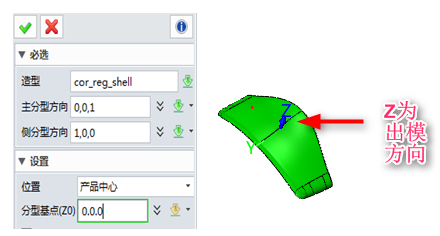

首先，我們需要對產品進行定位，因?yàn)橐话惝a(chǎn)品在最初的狀態很難符合分模的實際要求，通過使用中望3D的“定位”功能，我們可以快速地讓產品定位確定出模方向（圖2）。


圖2 產品定位

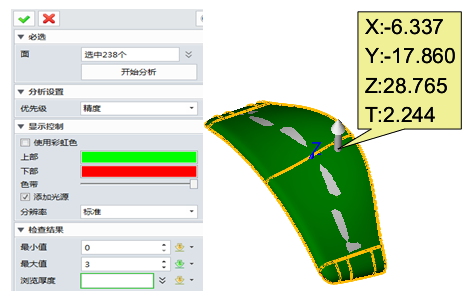

第二步，就是進行拔模分拆面觀察，看看產品出模是否有倒扣位置；然后對產品進行厚度分析（圖3），通過移動鼠標，在產品的不同位置顯示出產品的厚度，看產品是否會因過厚而縮水，影響產品外觀；


圖3 厚度分析

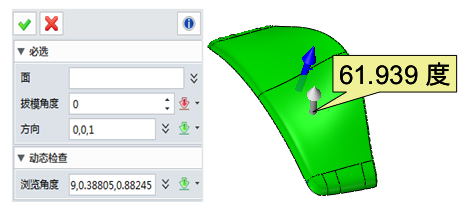

再進行檢查拔模，也是通過移動鼠標在產品的不同位置來顯示出產品不同的角度，從而分析是否合適出模角度，如圖4所示。


圖4 檢查拔模角度

通過使用中望3D在模具模塊中的“定位”、“拔?！薄ⅰ昂穸确治觥?、“檢查拔?！钡裙δ埽軌驇椭O(shè)計師快速做好分模的前期準備工作，提高效率，從而縮短整個模具設計的周期。

【分型設計】

通過“區域”功能來計算產品，快速定義出型芯和型腔。然后進行“補孔”操作，把一些開放區域做成片面。中望3D的“補孔”命令非常實用，能夠快速實現補片面的效果。

再用“分離”功能，創建區域造型體分離型芯和型腔生成分型線，通過分型線從而創建分型面。用“拆?！惫δ軄硇藜裟０宓叫托竞托颓坏姆中兔?，最后得到前后模仁（圖5 ）。然后進行拆鑲件，滑塊和斜頂，再根據工作中的需要調入相應標準件（圖6）。

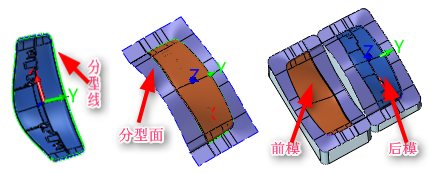

圖5 分型線、分型面、前后模示例

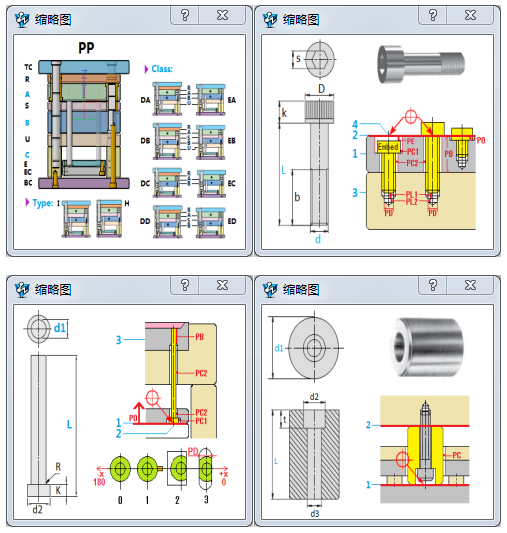

圖6 模具標準件庫示例

中望3D是一款國產專業的三維設計軟件，操作起來易學易用，其模具模塊能幫助設計師高效地完成各項模具設計工作：在模具設計前期準備工作中定位、厚度分析和拔模角度等能讓設計師快速對模具設計產品進行分析；而區域、補孔、分離等功能則能讓設計師在分型設計中快速生成分型線，創建型面；除此之外，中望3D的模具標準件庫功能也是非常實用的，除了有龍記模架外，還有各種不同供應商、不同類型和規格的模架，以及其他標準件如頂針、司筒、撐頭、中托司、滑塊、小拉桿和螺釘?shù)?，設計師都可以根據工作需要調入使用。
