汽車輪轂設計是汽車CAD造型設計中一個舉足輕重的環節，如何靈活、快速設計企業所需要的輪轂三維CAD模型？成為輪轂制造廠家和CAD設計師們共同關心的問題。本文專訪某汽車行業的資深三維CAD工程設計師Joe，以三維CAD軟件中望3D2013為例，為大家展示如何快速繪制汽車輪轂。

       汽車三維CAD設計師Joe表示，進行輪轂的三維CAD設計，可通過輪轂基體創建、輪幅創建、把輪幅和輪轂基體做布爾加運算、旋轉切除輪轂花紋、用倒圓角功能做最后的倒圓角修飾等五大步驟進行。在這幾個步驟上，對比其他三維cad設計軟件，中望3D的操作流程更加簡易清晰：基體與輪幅獨立快速建模，最后做一個布爾加運算就可以完成主體建模，即可實現輕松完成快速繪制過程：

       1.第一步：輪轂基體創建

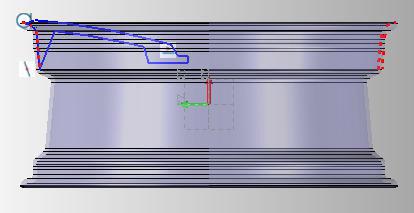

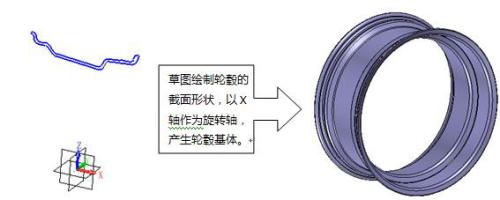

       a.打開中望3D界面，插入草圖繪制輪轂外形截面。

       b.用中望3D旋轉功能以X軸作為旋轉軸產生造型基體。

       2.第二步：輪幅創建

       a.使用中望3D草圖功能繪制輪幅的截面輪廓

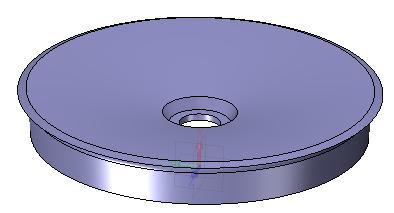

       b. 旋轉功能以X軸作為旋轉軸產生輪幅形狀

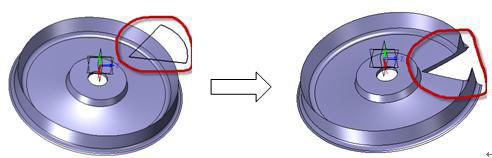

       c.切割輪幅空隙，草圖繪制下圖形狀作為拉伸切除的對象

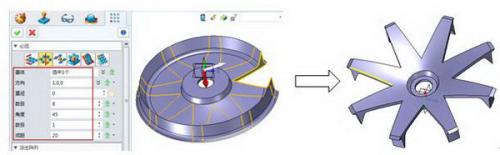

       d.用中望3D陣列功能陣列復制切除特征

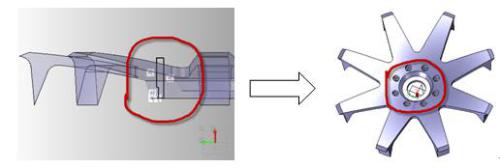

       e.草圖繪制安裝孔截面輪廓，旋轉切除出安裝孔，陣列得出8個安裝孔

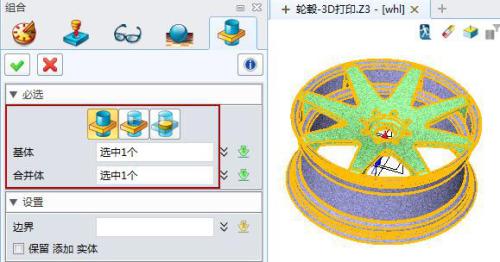

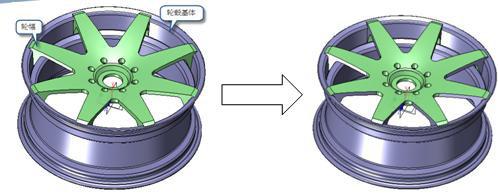

       3.第三步：使用布爾運算把輪幅和輪轂基體做布爾加運算

       4.第四步：旋轉切除輪轂花紋

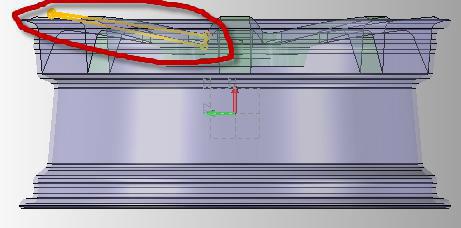

       a.繪制花紋形狀

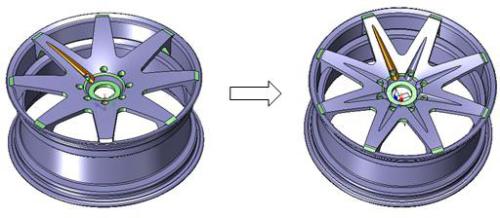

       b.利用中望3D草圖旋轉切除得到輪轂花紋，陣列共8個切除特征

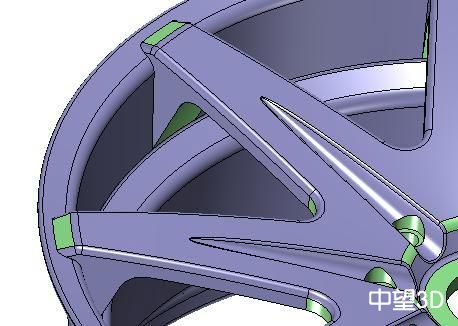

       5.第五步：用倒圓角功能做最后的倒圓角修飾

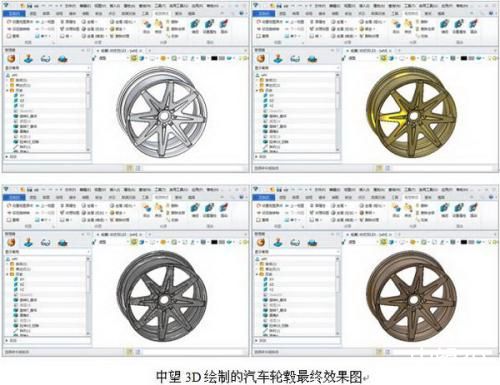

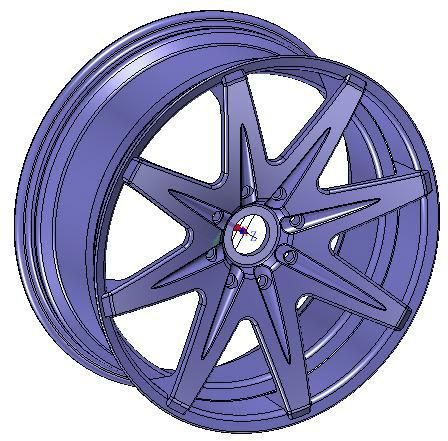

       至此，經過幾個步驟的繪制，汽車輪轂效果圖完工（如下圖）。

       通過演示如何用三維CAD中望3D用基體與輪幅獨立快速建模，最后做一個布爾加運算就可以完成主體建模等步驟繪制汽車輪轂，國產三維CAD軟件所表現出來的強大造型、曲面、曲線建模功能，已經非常成熟，而且能滿足制造業企業的使用需求。值得注意的是，中望3D 2013最新版本中加入的直接輸出到“3D打印機”（Print3D）的功能，該功能讓用戶能夠非常方便快捷地與3D打印機交互，自動輸出快速打印，對比傳統模具制作，企業可以更快成型出模，從幾周的時間成本縮短到1天或更短時間，大大節省了企業的制作成本。如有興趣了解如何將繪制的設計圖進行3D打印，請關注中望3D官網相關信息。本文的輪轂三維CAD圖紙免可以費下載，歡迎登陸中望技術社區的中望3d圖紙交換區（http://www.berrysteel.cn/community/thread-4646-1-1.html）。
