在中望CAD建筑版2018中，常用的繪圖功能變得更加強大和智能，可幫助設計師節省手動操作時間。軟件具備專門的統計工具，能夠自動識別建筑圖形對象進行快速的計算和匯總，從而給設計工作帶來更大便捷，例如房間套數、面積等這類建筑物的基本信息，都可以使用建筑功能中的房間功能，快速將信息統計出來。

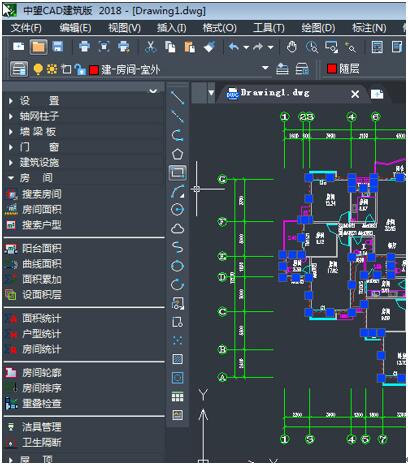

圖/中望CAD建筑版具備強大的統計功能

首先，對于繪制好的建筑平面圖，用戶使用“搜索房間”功能，只需框選整層平面圖，軟件就能自動根據墻線的切割，判斷出每個房間，并且準確標識出房間的面積和整層的建筑面積。每個房間和建筑的整個外圍會自動生成界限，明確標識出面積的范圍區域。而對于房間的名稱，用戶可雙擊進行修改，也可以在右鍵菜單中選擇“對象編輯”，進入房間對話框進行修改。如果只需要簡單的查詢某個房間的面積，則可使用“房間面積”功能，將鼠標移動到需要的房間上即可顯示其面積值，使用方法較“搜索房間”更為簡單。

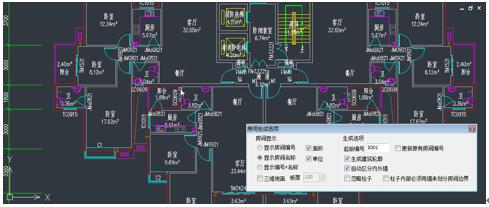

圖/搜索房間功能

“房間搜索”功能使用后，用戶就可以設置戶型。利用“搜索戶型”功能可快速選擇同一戶型的所有房間，形成一套住房的范圍，從而建立起戶型。此外，用戶還可以對該戶型進行填充和顏色設置，從而在視覺效果上明顯判斷戶型的范圍。

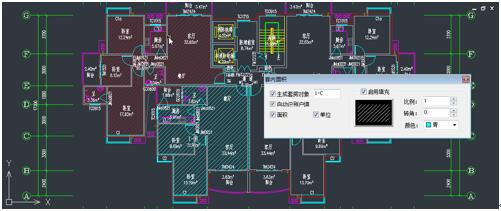

圖/戶型設置

可以說，“搜索房間”和“搜索戶型”為整個建筑的面積統計奠定了基礎，可以生成面積表、戶型表以及房間表。但需要注意的是，所做的平面圖均須做樓層的設置，這樣匯總的表格中才能體現出樓層的信息，統計出來的也才是整體建筑的面積。

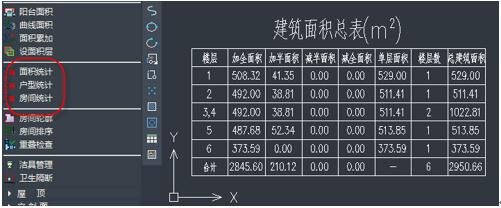

圖/面積統計

中望CAD建筑版繪制的圖形主要以建筑自定義對象為主，建筑統計功能針對性抓取了自定義對象的特性，進而將對象整合歸類，同屬性的進行計算和匯總，最終形成完整的數據統計表格。而在中望CAD建筑版2018中，圖紙繪制完成后的數據統計及匯總工作更加智能化，軟件可實現自動生成，從而大幅度提升工作效率及其準確性。
