CAD如何進行差集運算呢？差集，就是一個面域減去另一個面域或者一個實體減去另一個實體的運算。上節小編為大家講解了CAD幾何體的實體差集運算，今天小編要講的是幾何體的面域差集運算，還是通過立方體中挖去一個圓柱體的例子來講解。

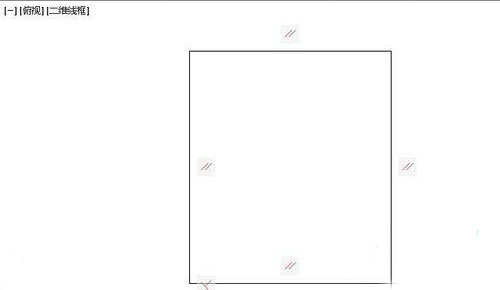

1、打開CAD軟件，設置空間為草圖與注釋模式。單擊菜單欄上的視圖——三維視圖，選擇平面視圖。我要從平面差集運算開始，畫出同樣的一個零件來。單擊矩形工具，畫出一個矩形。

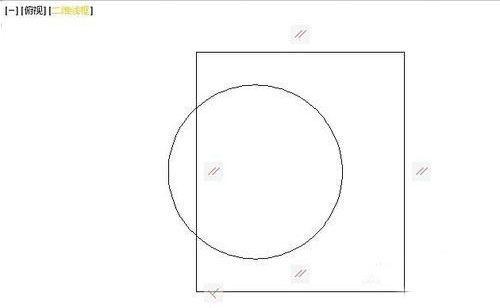

2、單擊圓工具再畫一個圓，注意圓有一部分在矩形外部。平面圖形的差集計算，必須先把圖形先建成面域。只有面域才能進行這樣的運算。
3、創建面域：單擊常用工具欄上的繪圖工具，里面有個面域工具。單擊面域工具，選中需要變成面域的圖形，回車確認即可。分別把矩形和圓都設置為面域。

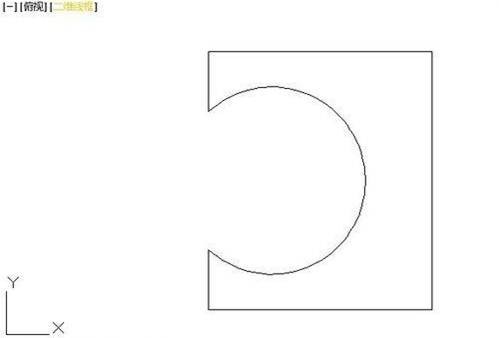

4、面域差集運算：單擊差集按鈕或在底部的命令框輸入SUBTRACT，回車，選中矩形，回車，再選中圓，回車，就得到差集。
5、將面域拉伸為體：為了生成幾何體，要把工作空間轉換成三維建模模式，視圖改為東北等軸測。選中圖形，單擊拉伸。幾何體就成型了。

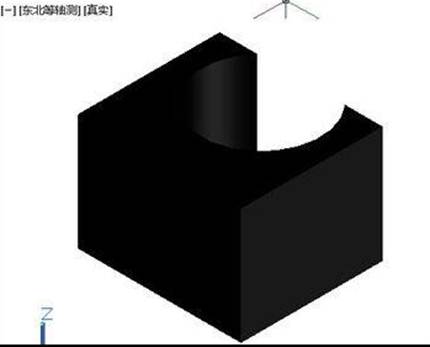

6、看實際效果：單擊菜單欄上的視圖——視圖樣式——真實，可以預覽立體圖效果，默認的顏色是黑色的。

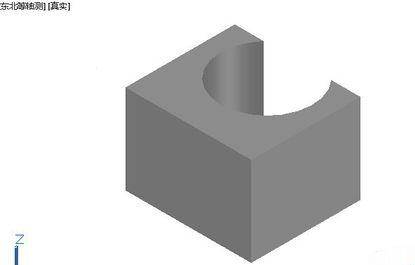

7、單擊圖形，彈出小窗口，有個顏色按鈕，單擊它設置為淺灰色。如果要著色，就像渲染圖形。
以上就是CAD幾何體的面域差集運算方法介紹，結合上節實體差集運算，不知道大家掌握了嗎？
