CAD怎么額編輯和修改塊？我們在使用CAD軟件時，常常會創建塊來進行繪圖。有時候需要編輯和修改塊，該怎么操作呢？這里介紹CAD編輯和修改塊的方法，并不需要把塊炸開，下面是詳細的教程參考。

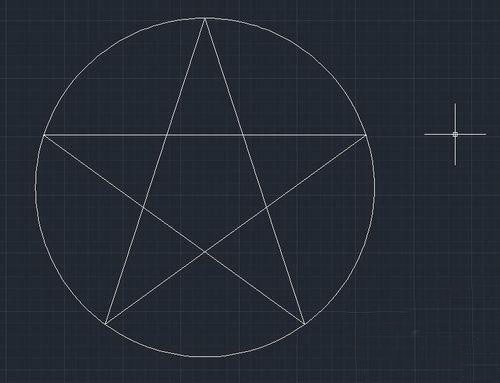

1、打開CAD軟件，在界面上繪制好一個圖形后，創建一個簡單的塊，建立好的塊如圖。
2、若我們想修改此圖，可輸入refedit.回車如圖

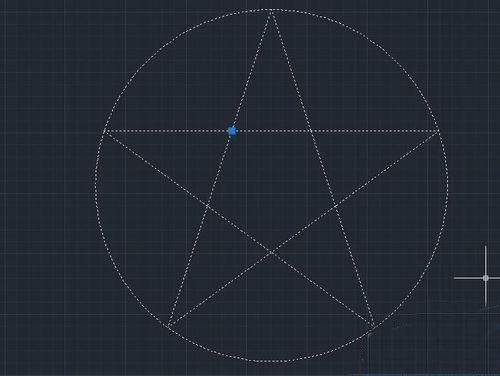

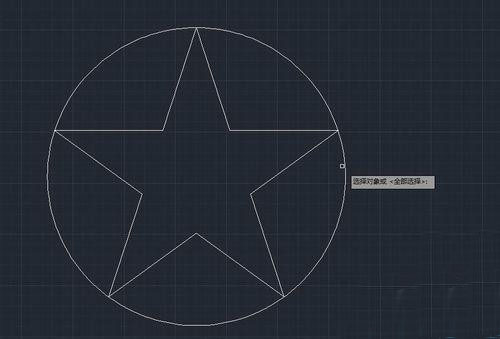

4、選擇需要修改的塊，如圖。顯示界面。點擊確定，這時會發現，塊變成了炸過之后的效果

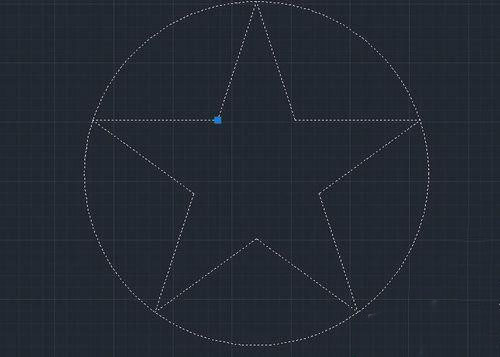

6、之后就可以根據需要進行修改了，

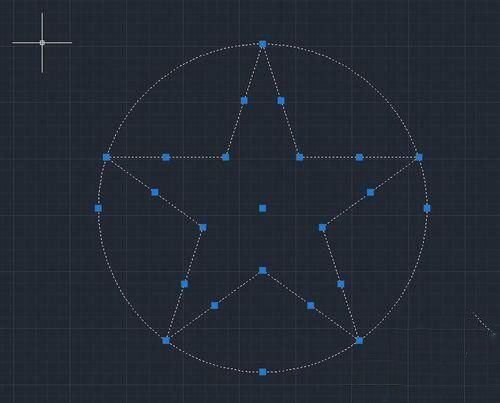

7、修改完后，輸入refclose,選擇保存參照物，就可以發現圖又變成整體了
這樣塊就編輯修改完成了，以上就是CAD編輯塊的教程，希望大家喜歡。
